Монтаж светодиодного экрана: крепление, каркас и смета

Монтаж светодиодного экрана начинается не с кронштейнов, а с двух чисел: сколько полотно весит и что держит стена. Полотно на кабинетах - это около 24 кг на квадратный метр, то есть экран 3 × 2 метра тянет примерно на 132 килограмма только корпусами с модулями. Дальше добавляются каркас, блоки питания и кабель.

Сразу оговорюсь о границе: комплектующие полотна у нас есть, а каркас, кабель и услугу монтажа мы не продаём. Эта статья - чтобы вы понимали, что должны сделать монтажники и что проверить в их работе. Посчитать состав и вес будущего экрана можно в 3D-конструкторе.

Сколько весит экран и выдержит ли стена?

Считается от кабинета. Пустой стальной кабинет 960 × 960 мм весит 12,5 кг, восемнадцать модулей 320 × 160 добавляют 9,45 кг - итого около 22 кг на кабинет, или примерно 24 кг на квадратный метр полотна. Это без каркаса, блоков питания и кабеля: с ними закладывают запас.

Ориентировочный вес полотна на кабинетах по данным каталога. Каркас и электрика считаются отдельно.

Дальше вопрос к стене, и он не риторический. Кирпичная или бетонная несущая стена держит такие нагрузки штатно. Газобетон, пустотелый кирпич, навесной вентфасад, гипсокартон по каркасу - каждый случай требует своего решения: сквозного крепления, распределяющих пластин или отдельной стойки от земли. Определяет это обследование объекта: таблица в интернете тут ничего не решает.

Позиции полотна с ценами - в каталоге, а как устроен и сколько весит сам корпус, разобрано в статье про кабинет светодиодного экрана.

Какая конструкция держит экран?

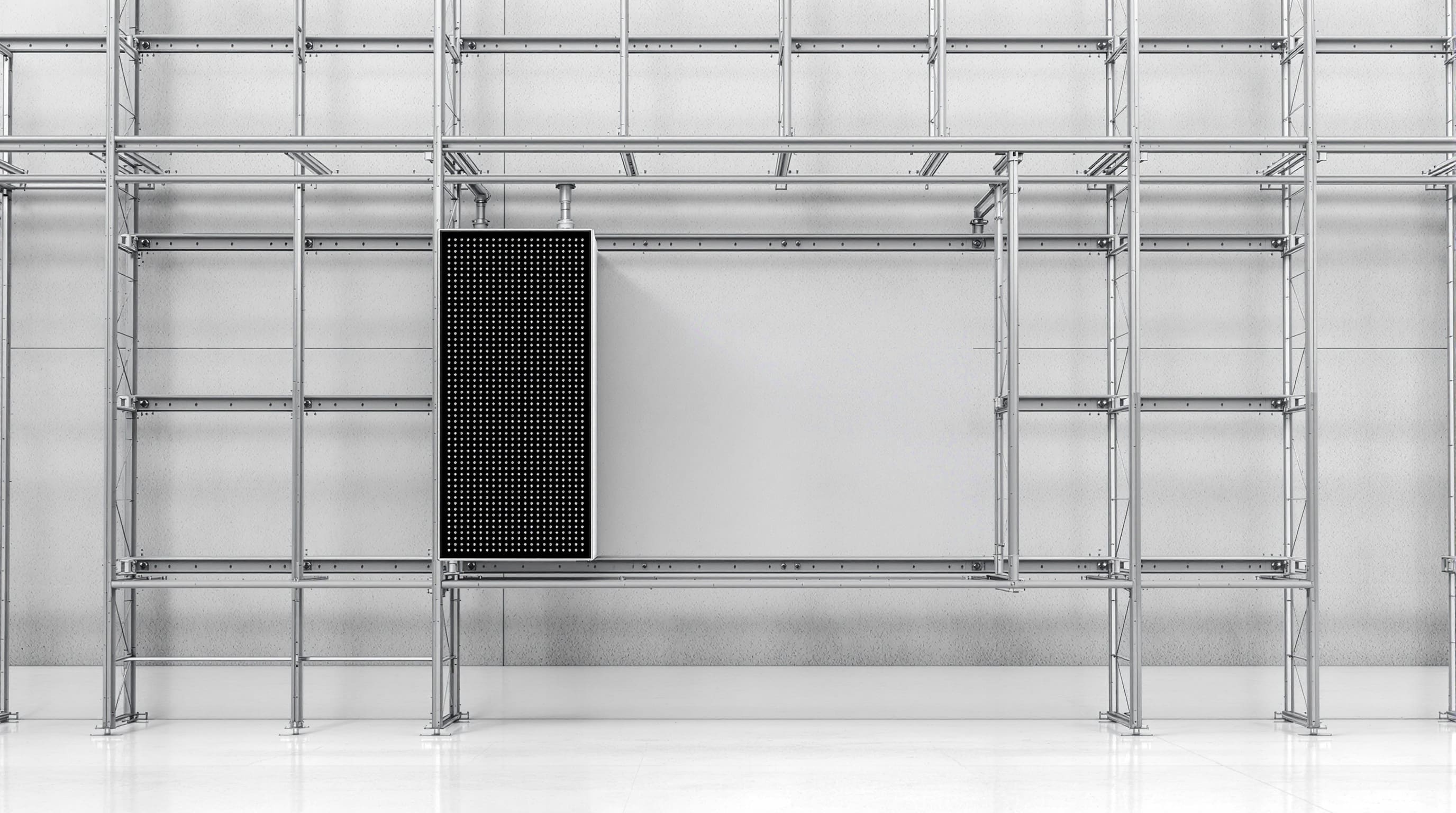

Полотно почти никогда не вешают прямо на стену: между ними ставят несущую конструкцию, которая распределяет вес и держит геометрию полотна. Она же задаёт зазор для вентиляции и позволяет выровнять плоскость, если стена кривая. По практике монтажных организаций применяют три типа конструкций, и выбор между ними определяется весом и способом крепления.

1. Профильная труба сечением порядка 60 × 80 мм - рабочий вариант для экранов среднего размера на фасаде или в зале.
2. Фермы из уголка - для крупных полотен, где важна жёсткость на большом пролёте.
3. Truss-системы - быстросборные конструкции для аренды и сцены, со страховочными тросами.

Выбор диктуют три вещи: вес полотна, к чему крепимся и нужна ли разборность. Для стационарного экрана на фасаде берут сварную конструкцию, для сцены - разборный truss, потому что его собирают и разбирают десятки раз за сезон.

Каркас - зона монтажной организации: у нас в каталоге его нет, как нет анкеров, кабеля и щитового оборудования. Мы закрываем полотно: кабинеты, модули, карты, блоки питания и крепёжные плашки для стыковки кабинетов между собой.

Как крепят к стене и что проверяют в ней самой?

К стене крепится каркас, а уже на него встаёт полотно. Держат его закладные: стальные пластины, которые принимают нагрузку и передают её на несущую конструкцию здания. В материалах монтажных организаций фигурирует толщина пластин порядка 8-10 мм, а крепёж - анкерные или химические анкеры, подобранные под материал стены. Именно поэтому монтаж светодиодного экрана начинается с обследования: пока не известен материал и состояние стены, крепёж не выбрать.

Порядок работ такой:

1. Обследование. Замеры, определение материала и состояния стены, проверка доступа и точки подключения электричества.
2. Проект. Чертежи каркаса, расчёт нагрузок, электрические схемы.
3. Закладные. Установка пластин и анкеров, антикоррозийная защита сварных швов.
4. Каркас. Сборка или сварка конструкции по проекту, проверка плоскости.

Важно. Расчёт нагрузок, тип анкера и сечение конструкции - работа инженера под конкретный объект; по аналогии с чужим экраном такие вещи не выбирают. Для наружных экранов ветровую нагрузку считают по своду правил СП 20.13330.2016 «Нагрузки и воздействия»: он задаёт ветровые районы и коэффициенты по типу местности. Цифры из чужого проекта на ваш объект не переносятся.

Зачем нужен зазор между экраном и стеной?

Чтобы экран охлаждался и не мок. Блоки питания и модули греются, и без циркуляции воздуха за полотном тепло скапливается: летом это ускоряет старение диодов и выводит блоки в защиту. Естественная вентиляция за экраном - штатное решение, а величина отступа зависит от того, как расположены блоки питания в конструкции.

Второе назначение зазора - доступ. Если полотно с задним обслуживанием прижато к стене, до карт и блоков питания не добраться: чтобы поменять деталь, придётся снимать модули с лицевой стороны или разбирать участок.

Третье - вода. На улице конструкция не должна задерживать влагу. Каркас проектируют так, чтобы вода уходила: без горизонтальных полок и глухих карманов, где она застаивается.

Что делают иначе для уличного экрана?

Уличный монтаж отличается от интерьерного четырьмя вещами, и каждая из них влияет на срок службы конструкции. Экран на фасаде живёт под дождём, солнцем и ветром круглый год, поэтому конструкцию готовят к этому заранее: переделывать её на высоте потом дороже, чем сделать сразу.

• Защита металла. Горячее цинкование конструкции либо двойная покраска: голая сварная труба на фасаде ржавеет за пару сезонов, и ржавчина течёт по стене.
• Заземление. Корпуса и каркас заземляются обязательно. Это и защита людей, и защита электроники от наводок.
• Герметизация. Все электрические соединения и вводы кабелей герметизируются, кабельные вводы делаются снизу или с защитой от затекания.
• Ветровая нагрузка. Для наружной конструкции она считается отдельно и часто оказывается определяющей: парусность большого полотна создаёт усилия, сравнимые с его весом.

Отдельно про сам экран: уличным модулям нужна яркость на порядок выше интерьерных - это выбирается ещё на этапе комплектации, до монтажа. Разница разобрана в статье про рекламные ЛЕД-панели.

Как заложить доступ для обслуживания?

Решать это надо до монтажа, на этапе выбора кабинетов. Способ обслуживания определяет, с какой стороны вы будете менять модуль или блок питания через год, а переделать его после установки означает снять полотно целиком. Это тот случай, когда решение на пять минут экономит потом десятки тысяч.

Вариантов два. Фронтальное обслуживание: модули снимаются с лицевой стороны, проход за экраном не нужен, но зазор для вентиляции остаётся, а кабинеты дороже. Заднее: нужен проход за полотном или технический зазор, зато корпуса проще и дешевле. Что выбрать под свой случай, разобрано в статье про кабинет светодиодного экрана.

Практическое следствие: экран на фасаде второго этажа с задним обслуживанием и без прохода - это вызов автовышки на каждую замену модуля. Стоимость такого выезда за пару лет перекрывает разницу в цене кабинетов.

Где ставят блоки питания и контроллер?

Блоки питания живут внутри полотна, рядом со своими группами модулей: питание низковольтное, 5 В, и тянуть его далеко нельзя - потери на кабеле растут, а падение напряжения видно на изображении как затемнение. Правило расчёта количества - в статье про блок питания для LED-экрана.

Контроллер, наоборот, ставят там, где к нему есть доступ: в аппаратной, в щите или в отдельном боксе рядом. Соединение с приёмными картами идёт витой парой, и здесь работает ограничение сети - около 100 метров на сегмент без усиления; на больших расстояниях переходят на оптику.

Питание экрана заводят отдельной линией со своим автоматом и УЗО. Для уличного экрана к этому добавляется заземление, о котором сказано выше.

Из каких этапов состоит монтаж?

Восемь шагов, и порядок в них не переставляется: каждый следующий опирается на результат предыдущего. Пропустить обследование и сразу заказать каркас - классическая ошибка, после которой конструкция не встаёт на место, а сроки уезжают на недели. Ниже - последовательность, по которой работают монтажные организации, от первого выезда на объект до подписания акта.

Этапы монтажа светодиодного экрана по практике монтажных организаций.

Седьмой этап - это уже настройка через NovaLCT: загрузка файла конфигурации модуля и раскладки полотна. Порядок разобран в статье про настройку NovaLCT.

Что входит в смету на монтаж?

Смета на монтаж почти никогда не сводится к «повесить экран»: работ там семь групп, и сравнивать предложения имеет смысл только по одинаковому составу. Своих расценок мы не приводим: монтаж мы не оказываем. Разброс чужих цен слишком велик и зависит от объекта, региона и высоты работ.

Что должно быть в смете отдельными строками:

1. Обследование объекта и проектные работы.
2. Материалы конструкции: профиль, пластины, анкеры, метизы, антикоррозийное покрытие.
3. Изготовление и монтаж каркаса, включая сварку и подъём на высоту.
4. Электромонтаж: кабель, щит, автоматы, УЗО, заземление.
5. Установка и стыковка кабинетов, выравнивание плоскости.
6. Прокладка сигнальных линий и подключение управления.
7. Пусконаладка и сдача с документацией.

От чего зависит цена: высота установки и способ доступа (леса, автовышка, промышленный альпинизм), материал стены, сложность конструкции, необходимость работ на действующем объекте и сроки.

⚠️ Три вещи, которые чаще всего «забывают» в смете, а потом выставляют отдельно: подъёмная техника, антикоррозийная обработка и пусконаладка. Проверьте, что они там есть.

Что проверить при приёмке?

Приёмка идёт по трём слоям, и пропускать любой из них невыгодно вам же: конструкция, изображение и документы. Проверять надо до подписания акта, пока техника и люди ещё на объекте - вызывать их обратно ради забытой бумаги или незатянутого крепежа придётся за свой счёт.

Конструкция. Плоскость полотна - модули не должны выступать друг относительно друга: перепад в пару миллиметров виден на изображении как излом. Стыки кабинетов ровные, крепёж затянут, каркас без следов сварки без покрытия, на улице - заземление подключено, вода уходит.

Изображение. Тестовые заливки: белое поле показывает разницу партий модулей и просадки питания, чёрное - «залипшие» пиксели, градиенты - ошибки конфигурации. Если после монтажа часть полотна ведёт себя иначе, помогает разбор по симптомам.

Документы. Исполнительная схема с раскладкой карт, файл конфигурации модуля, паспорта на оборудование, гарантийные условия. Схема раскладки понадобится при любой будущей замене - без неё настройку придётся восстанавливать перебором.
