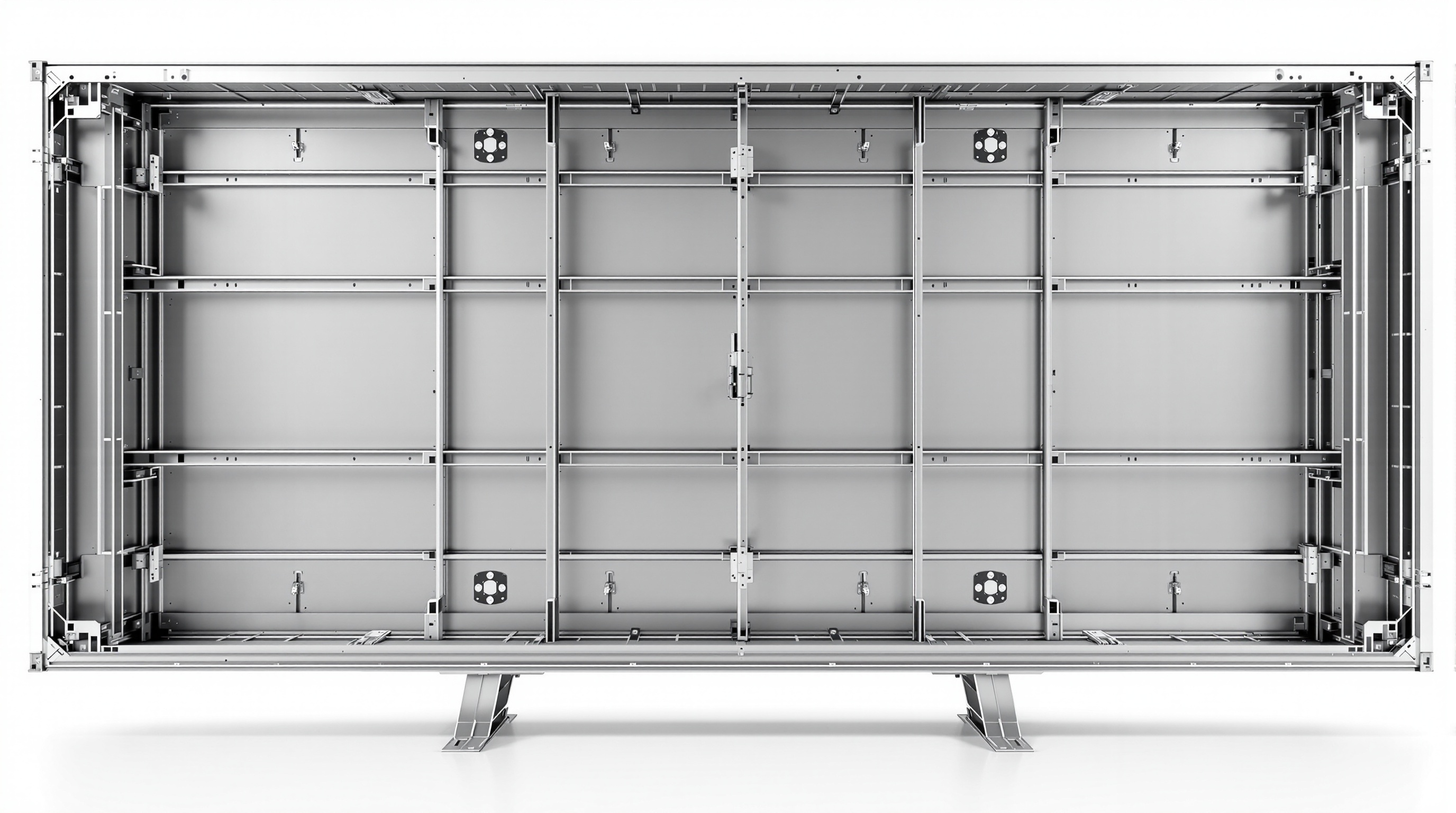

Кабинет для LED-экрана - металлический корпус-секция, в который ставятся модули, блок питания и приёмная карта. Экран собирается из кабинетов, как стена из плиток. Выбор корпуса решает не то, как экран выглядит - полотно везде одинаковое, - а две вещи: как до него добираться при ремонте и какую нагрузку он даст на конструкцию.
Второй вариант сборки - модули прямо на сварном каркасе, без корпусов. Он дешевле, и когда его выбирают, разобрано ниже.
Что такое кабинет для LED-экрана и что внутри?
Это несущая рама с посадочными местами под модули и креплениями для электроники. Внутри одного кабинета живёт всё, что нужно его участку экрана: модули, блок питания и приёмная карта, которая принимает данные по Ethernet и раздаёт их на модули.
Смысл конструкции в автономности: каждая секция питается и управляется отдельно. Сгорел блок питания - гаснет один кабинет, а не полэкрана. Определения - в глоссарии: кабинет, LED-модуль, приёмная карта.
Фронтальное обслуживание или задняя крышка?
Это главный выбор, и решает его один вопрос: есть ли доступ к экрану сзади. Цена здесь вторична.
Фронтальное обслуживание - модули снимаются с лицевой стороны, в кабинетах каталога PixelPic они держатся на магнитах. Нужно, когда экран смонтирован вплотную к стене или встроен в нишу: сзади к нему просто не подобраться.
Доступ через крышку - обслуживание с тыльной стороны. Подходит, когда за экраном оставлен технический проход или конструкция стоит отдельно.
Ошибка здесь дорогая: если экран уже висит вплотную к стене, а корпус рассчитан на задний доступ, до сгоревшего модуля не добраться вообще - придётся снимать экран целиком.
Сколько модулей помещается в кабинет?
Стальной кабинет 960 × 960 мм из каталога рассчитан на модули 320 × 160 мм и вмещает ровно 18 штук: три по ширине и шесть по высоте. Площадь такого кабинета - 0,92 м².
| Параметр | Значение |
|---|---|
| Размер кабинета | 960 × 960 мм |
| Площадь | 0,92 м² |
| Модулей 320 × 160 | 18 |
| Приёмных карт | 1 |
| Вес пустого корпуса | 12,5 кг |
Приёмная карта ставится по одной на кабинет - это правило расчёта нашего 3D-конструктора. Какую именно карту брать, разобрано в статье про серии MRV и A-серию: у кабинетной сборки с hub-платой своя логика выбора.
Сколько весит квадратный метр экрана на кабинетах?
Считаем по данным каталога. Пустой стальной кабинет 960 × 960 весит 12,5 кг. Модуль 320 × 160 мм весит 0,525 кг, восемнадцать модулей - 9,45 кг. Итого заполненный кабинет: около 22 кг, не считая блока питания, приёмной карты и шлейфов.
В пересчёте на площадь это примерно 24 кг на квадратный метр. Цифра нужна до монтажа: она определяет, выдержит ли стена или ферма и какой крепёж закладывать.
Пример: экран 3 × 2 метра из шести кабинетов - это около 132 кг только корпусов с модулями. Для сравнения, полотно той же площади на лёгком сварном каркасе весит заметно меньше, потому что стального корпуса там нет.
Сколько кабинетов нужно на ваш экран?
Делим площадь экрана на площадь кабинета и округляем вверх - но с оговоркой: размеры полотна кратны размеру кабинета, поэтому проще считать в кабинетах сразу.
| Экран | Кабинетов 960 × 960 | Модулей | Вес корпусов с модулями |
|---|---|---|---|
| 1,92 × 0,96 м | 2 | 36 | ~44 кг |
| 2,88 × 1,92 м | 6 | 108 | ~132 кг |
| 3,84 × 2,88 м | 12 | 216 | ~264 кг |
Посчитать под свой размер вместе с модулями, питанием и управлением можно в 3D-конструкторе - он выдаёт спецификацию и смету по каталогу.
Во что обходится корпус?
Цены каталога PixelPic на 06.07.2026; наличие и финальную цену подтверждает менеджер.
| Исполнение | Цена за кабинет | Наличие |
|---|---|---|
| Фронтальный на магнитах | 8 064 ₽ | под заказ, срок уточняется |
| С крышкой | 9 983 ₽ | на складе более 200 шт |
| С крышкой, второй производитель | 11 263 ₽ | в наличии более 10 шт |
В пересчёте на площадь это от 8 800 до 12 200 ₽ за квадратный метр только за корпус - без модулей, питания и управления. Отсюда и практический вывод: кабинетная сборка заметно поднимает смету, поэтому выбирать её стоит под конкретную задачу.
Весь раздел - в каталоге корпусов и кабинетов.
Что ещё нужно, кроме самих кабинетов?
Крепёжные плашки - ими кабинеты стыкуются между собой в единое полотно. В каталоге они идут отдельными позициями, по 78-150 ₽ за штуку:
- плашка 80 × 40 мм в исполнении «Фронт» - для стыковки с лицевой стороны;
- плашка 80 × 40 мм в исполнении «Крышка» - для стыковки с тыльной;
- угловая плашка 40 × 40 мм - для углов конструкции.
Исполнение плашек берут под исполнение кабинета: фронтальные к фронтальным, «крышка» к «крышке». Количество зависит от раскладки - каждый стык требует своих креплений, поэтому считать их лучше вместе с менеджером по готовой схеме экрана.
Кабинет или сборка на каркасе - что выбрать?
Коротко: кабинет - за ремонтопригодность и скорость монтажа, каркас - за цену и свободу формы.
Кабинет берут, когда экран большой, обслуживать его придётся регулярно, а форма прямоугольная. Секцию можно снять целиком, не трогая соседние. Монтаж быстрее: полотно собирается крупными блоками.
Сборку на каркасе выбирают, когда бюджет ограничен или форма нестандартная - угловая, изогнутая, с вырезами. Корпуса в смете нет вовсе, но ремонт сложнее: до модуля в середине полотна добираться труднее. Меняется и расчёт управления: приёмные карты считают по площади, примерно по одной на 1,5 м² полотна.
Порядок сборки без кабинетов разобран в статье как собрать LED-экран своими руками.
Частые вопросы
Частые вопросы
Источники
- Каталог PixelPic: стальные кабинеты 960 × 960 мм под модуль 320 × 160, три исполнения, цены и наличие на 06.07.2026
- Каталог PixelPic: вес кабинета 12,5 кг, вес модуля 0,525 кг, крепёжные плашки 80 × 40 и 40 × 40 мм
- Расчёт веса полотна: 12,5 кг корпуса + 18 модулей × 0,525 кг = ~22 кг на кабинет, ~24 кг на м² без питания и управления
- Расчётные правила 3D-конструктора PixelPic: одна приёмная карта на кабинет или на ~1,5 м² полотна, один блок питания на 8 модулей с запасом 25 %
