Словарь терминов
Термины LED-экранов простым языком: модули, шаг пикселя, электроника и монтаж - с примерами из практики.
Модули и светодиоды
7Питание и управление
7Изображение и геометрия
7Б
В

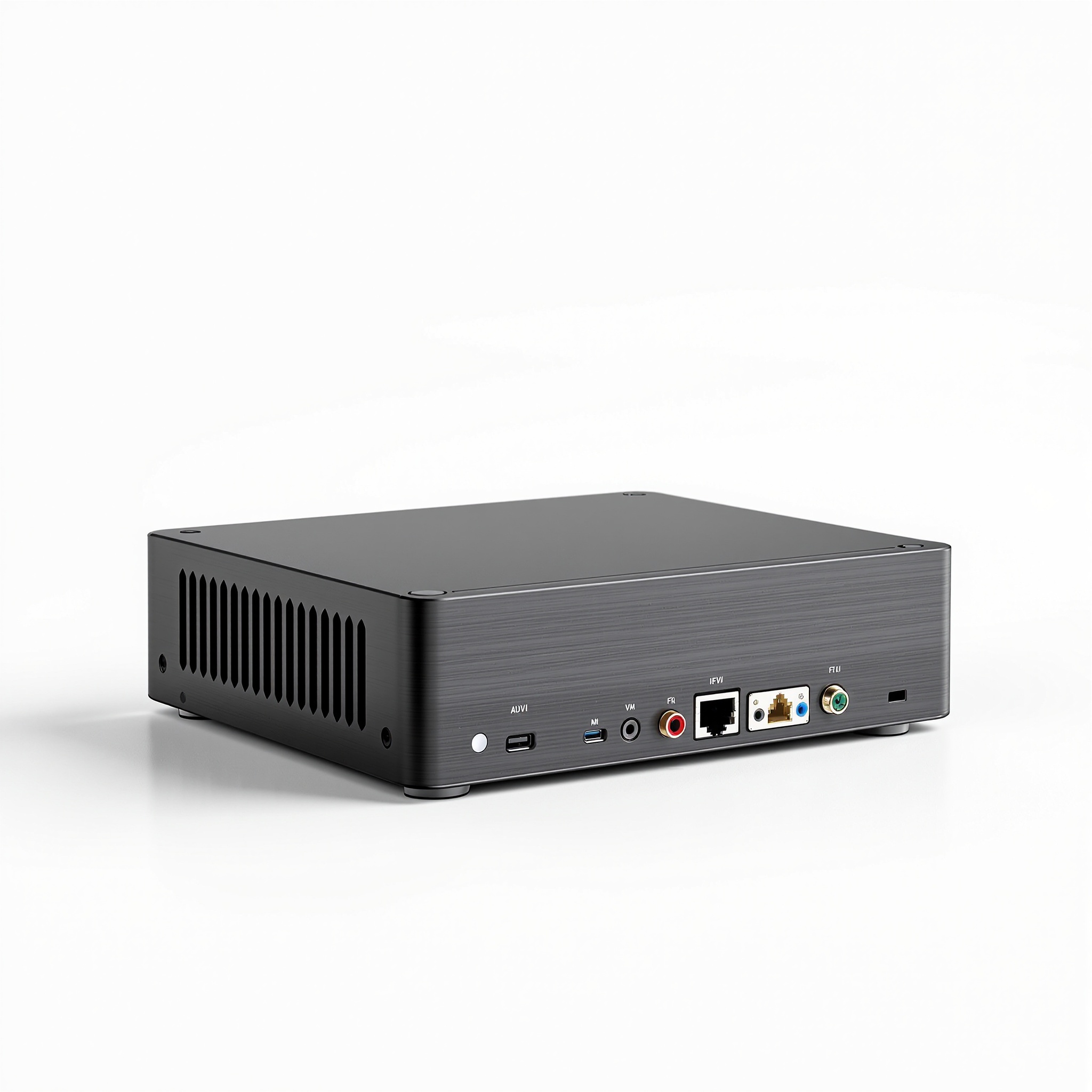

Видеовход LED-контроллера
Видеовход LED-контроллера - разъём, через который контроллер принимает изображение от компьютера или плеера: DVI или HDMI, у старшей модели каталога ещё DisplayPort. Рядом стоят управляющий USB и выходы к приёмным картам - у них другая работа.
Видеопроцессор
Видеопроцессор обрабатывает видеосигнал до вывода на LED-экран, а с функцией масштабирования подгоняет его под размер полотна прямо во время показа. Его рассматривают, когда источник нельзя заранее настроить под экран, а программа показа и остальная цепочка подгонять сигнал не умеют.
К

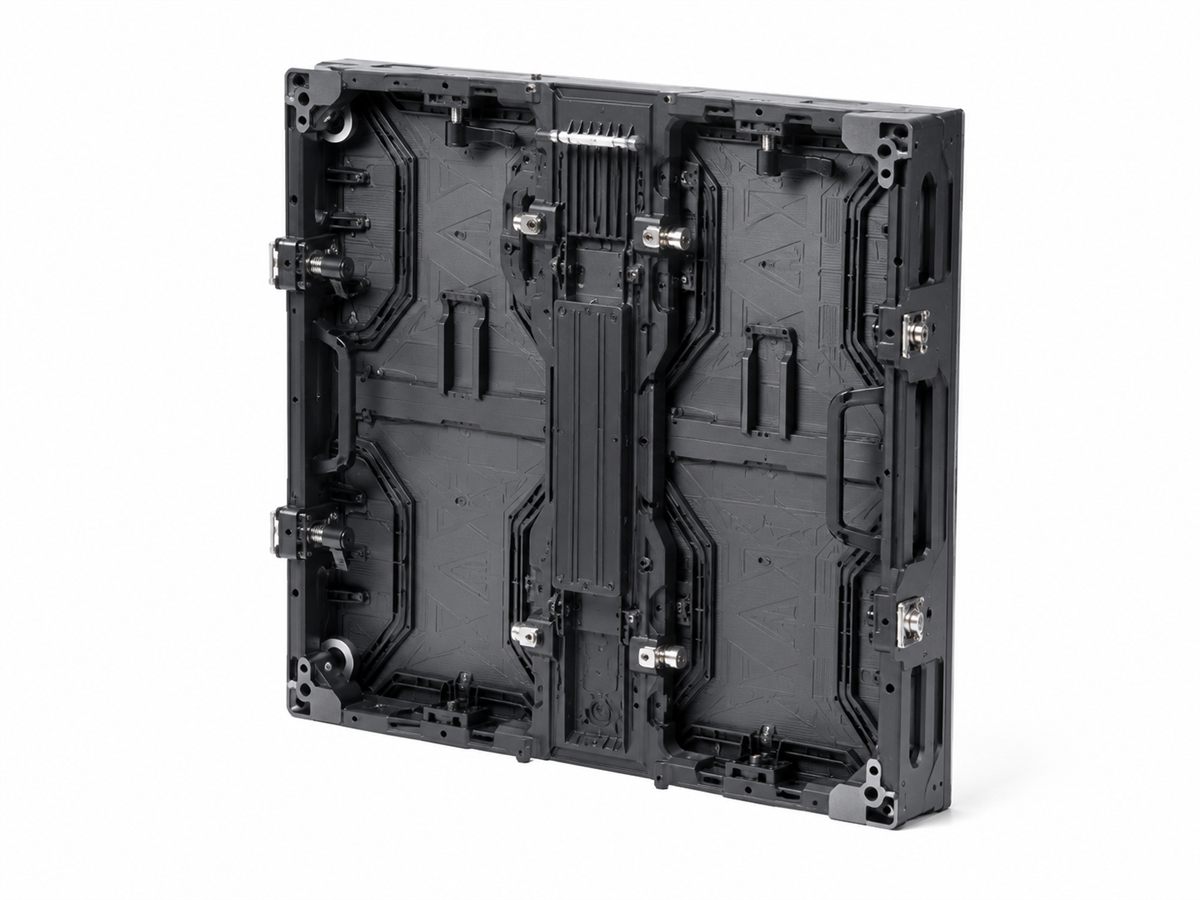

Кабинет
Металлический корпус-секция, в который устанавливаются модули, блок питания и приёмная карта; из кабинетов набирается экран, как из плиток.
Калибровка модулей
Калибровка модулей нужна, когда исправные участки LED-экрана заметно расходятся по яркости или цвету: система выравнивает их калибровочными коэффициентами, то есть поправками к управлению светодиодами.
Н
О
П

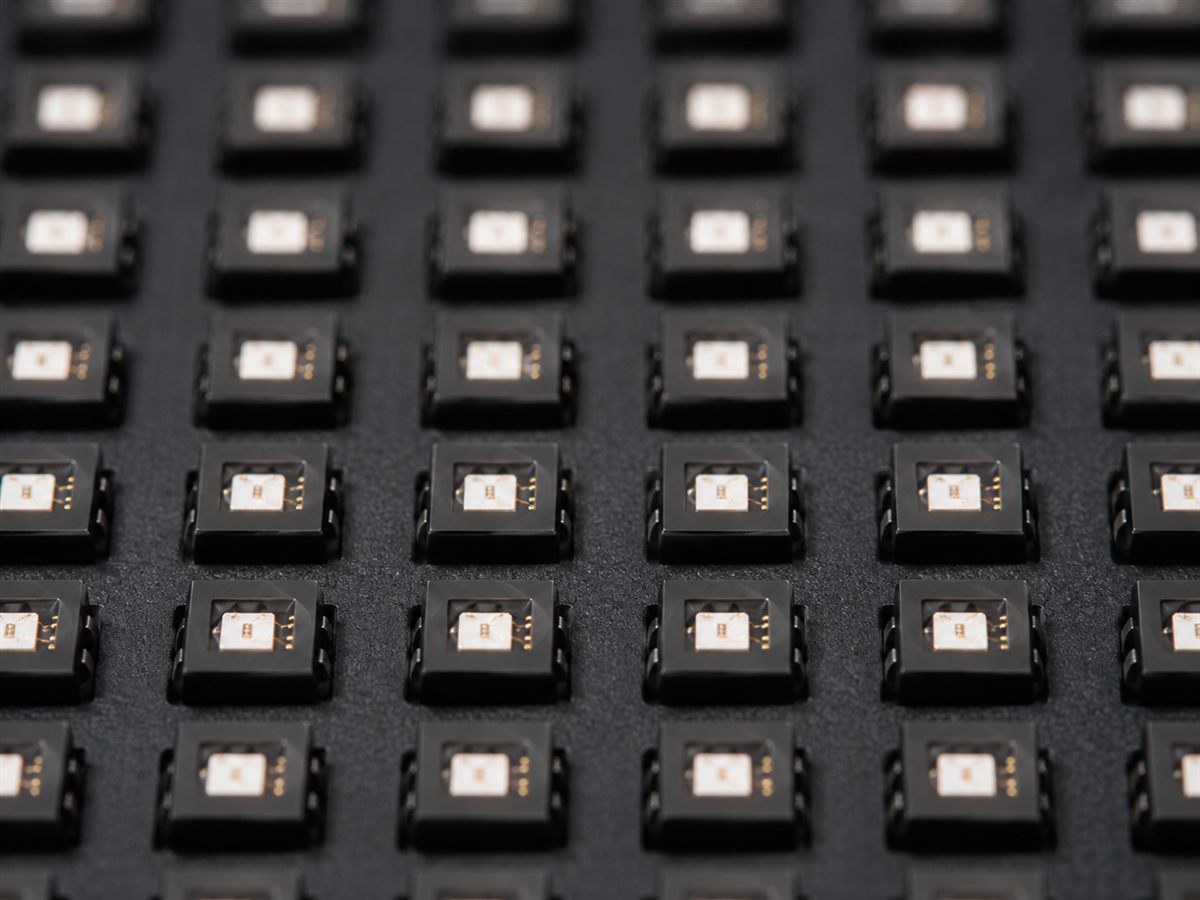

Плотность пикселей
Плотность пикселей - число точек на квадратном метре LED-полотна: у модуля P3.9 размером 250 × 250 мм с матрицей 64 × 64 это 65 536 пикселей/м². Чем меньше шаг пикселя, тем плотнее сетка.

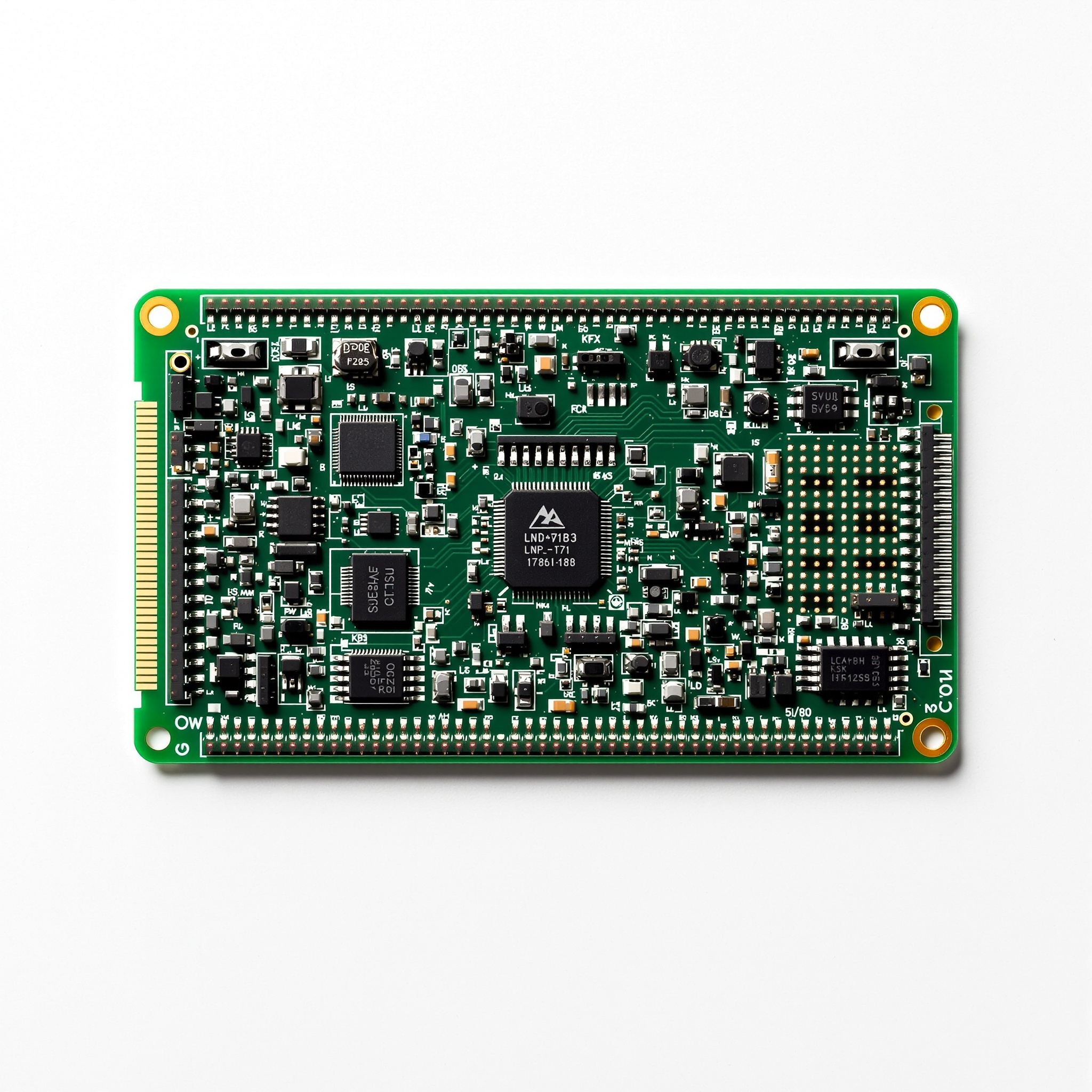

Приёмная карта
Плата внутри экрана, которая принимает поток данных от контроллера по Ethernet и раздаёт его на модули через HUB-разъёмы и шлейфы.
Р
С

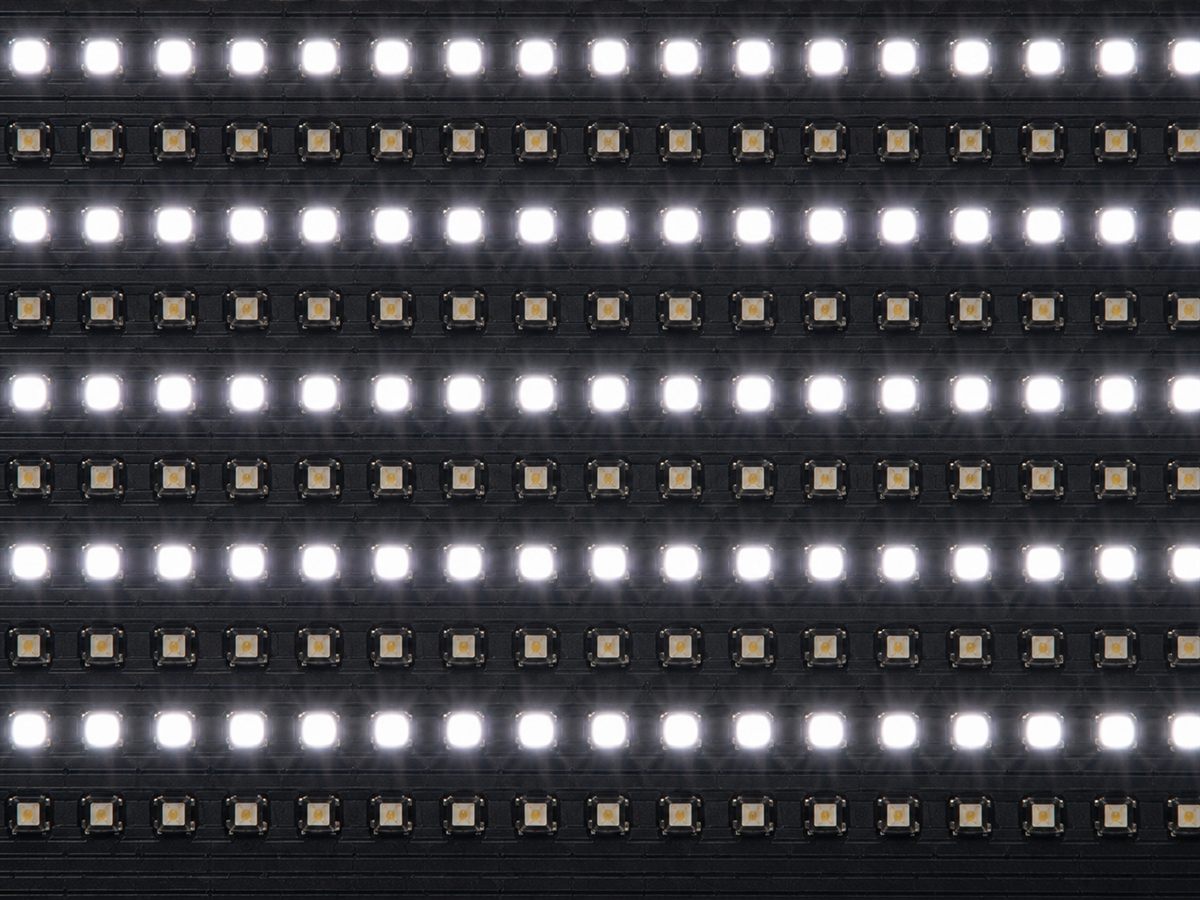

Скан
Режим динамической развёртки модуля: запись вида 1/8 или 1/16 показывает, какая доля строк светодиодов светится одновременно, пока драйверы перебирают остальные.
Степень защиты IP65
IP65 - код защиты оболочки по ГОСТ 14254-2015: цифра 6 значит, что пыль внутрь не проникает, цифра 5 - что струи воды с любого направления не вызывают вредных последствий в условиях испытания.
