Блоки питания для LED-экранов

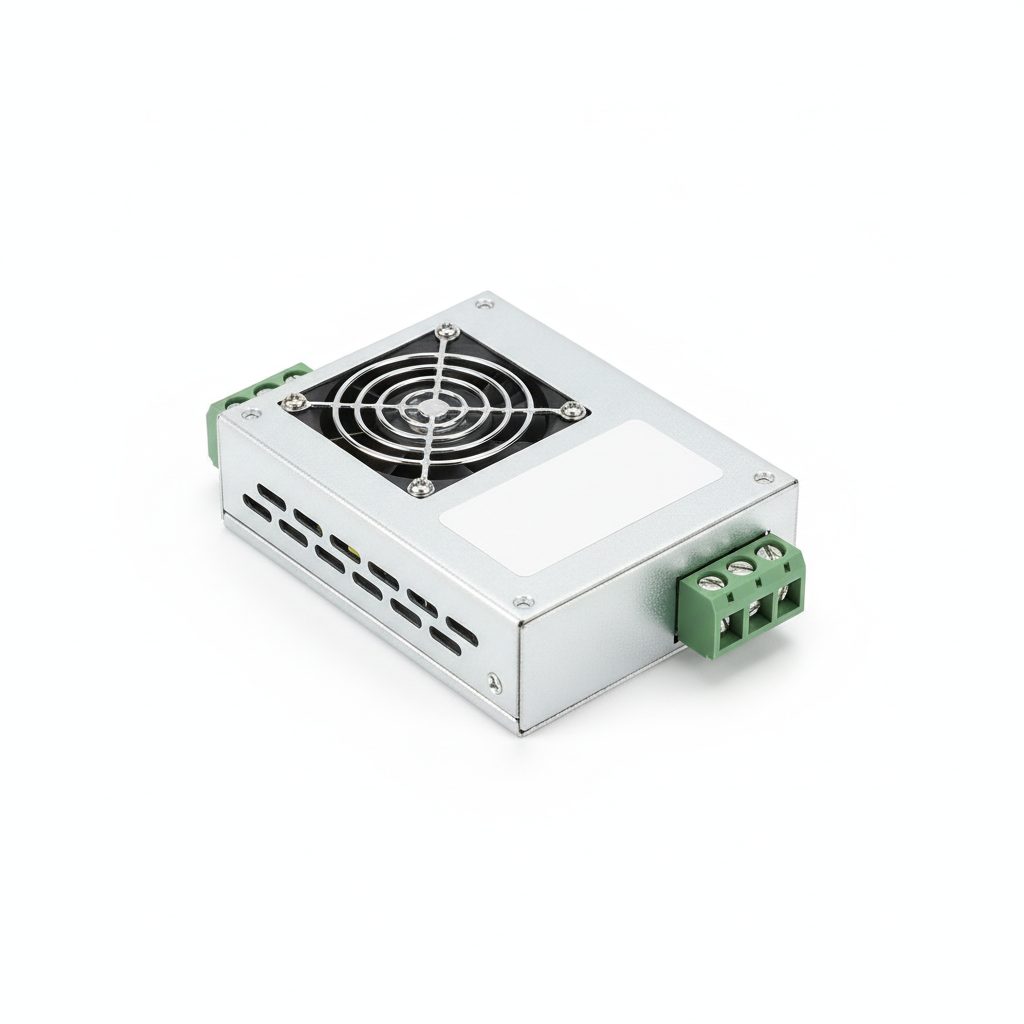

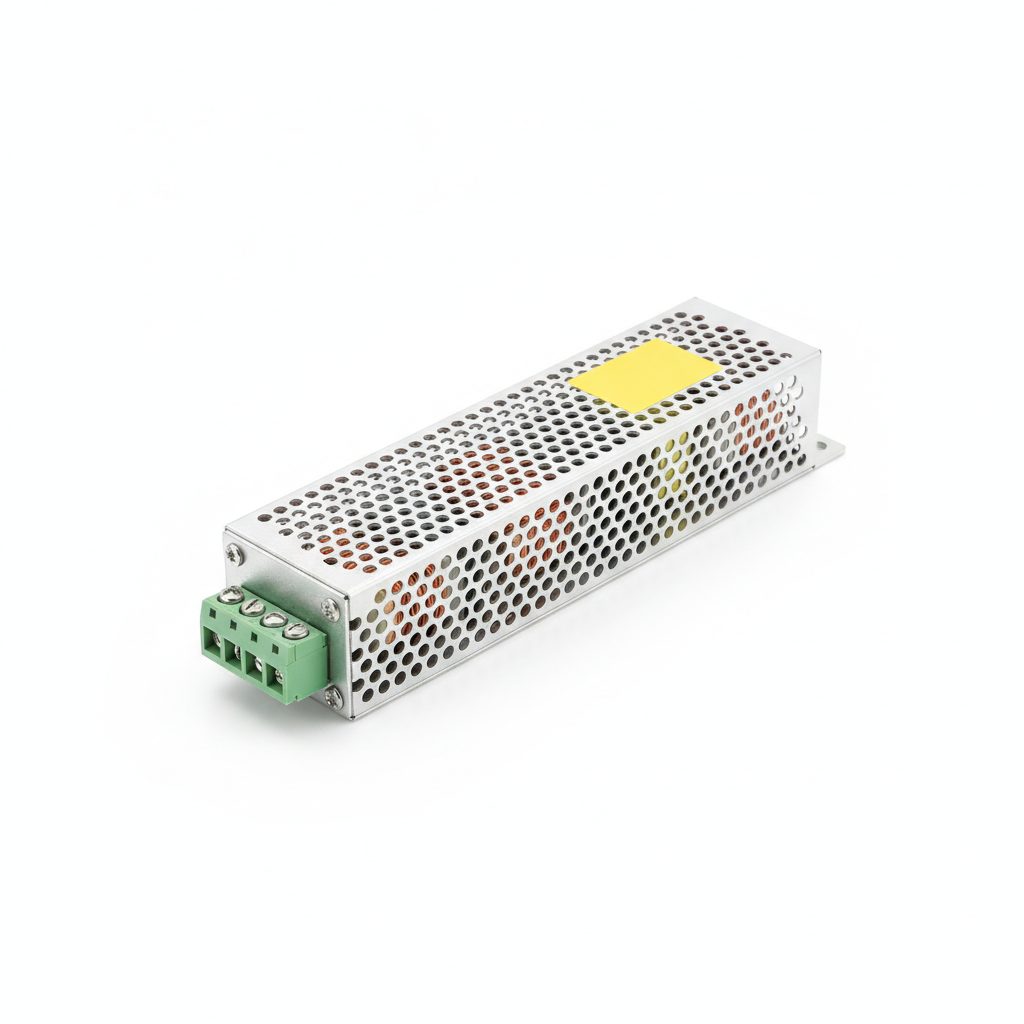

Блок питания понижает сетевое напряжение до низковольтного, которым питаются светодиодные модули. В разделе блоки на 5 В мощностью 200, 300 и 400 Вт с током 40, 60 и 80 А. Мощность и ток указаны в характеристиках каждой позиции.

Сколько блоков нужно - зависит от того, сколько потребляют модули выбранной модели и как разведены линии питания. Грубый ориентир при прикидке - один блок на восемь модулей, но это именно ориентир: потребление у модулей разное, и при расчёте закладывают запас по мощности.

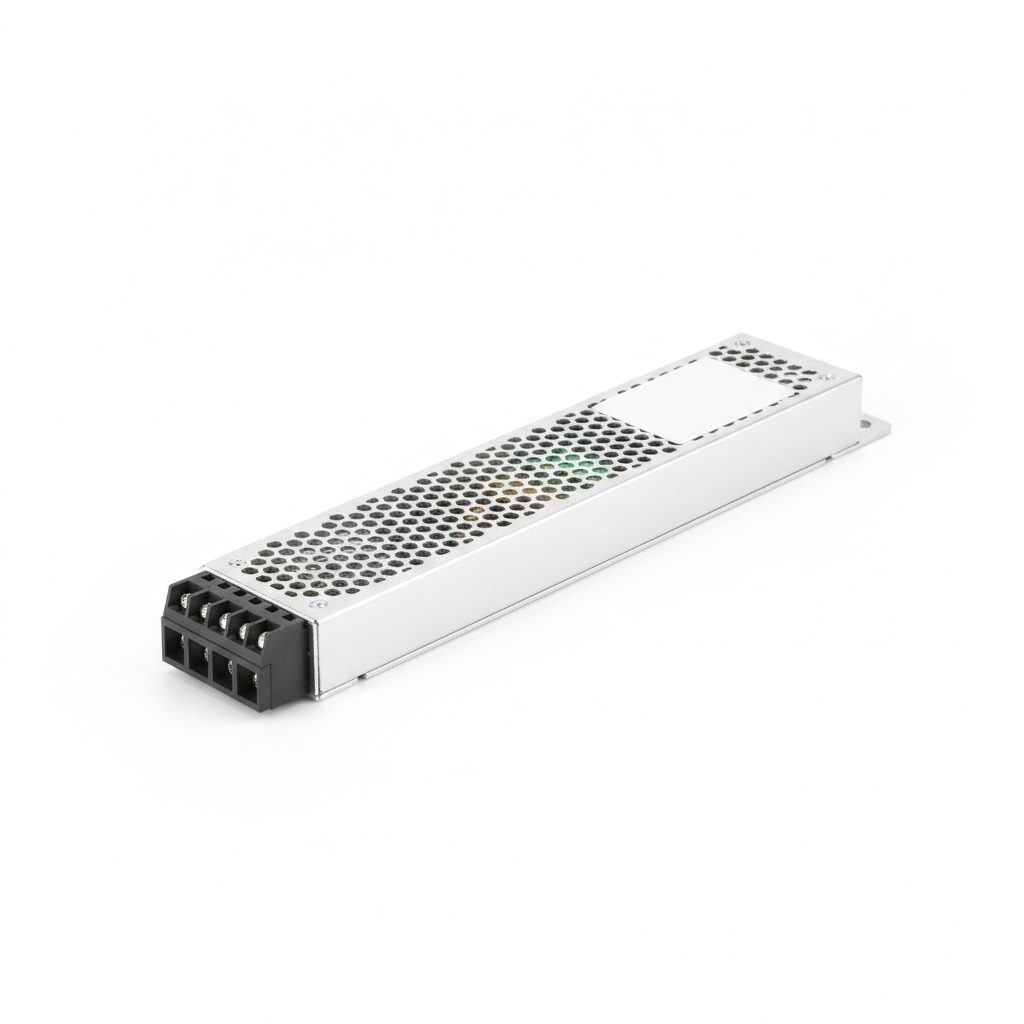

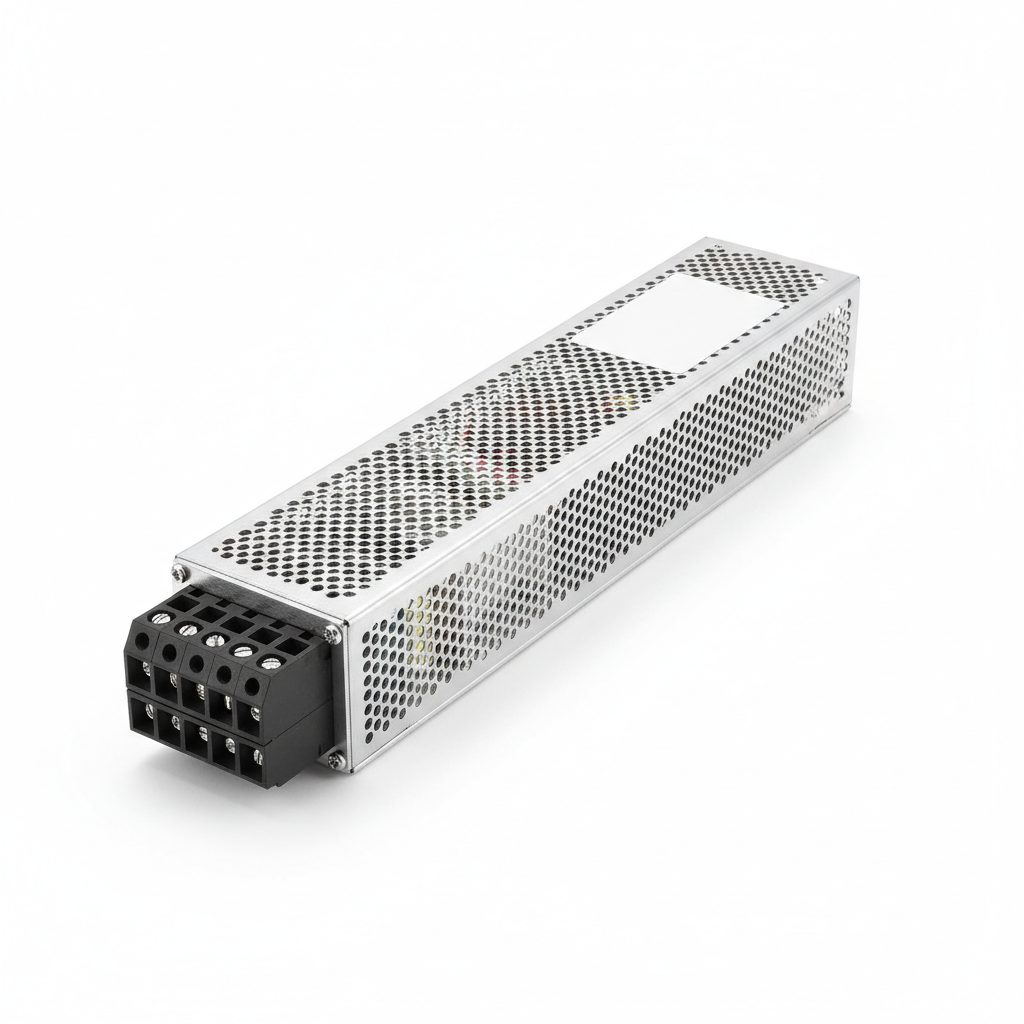

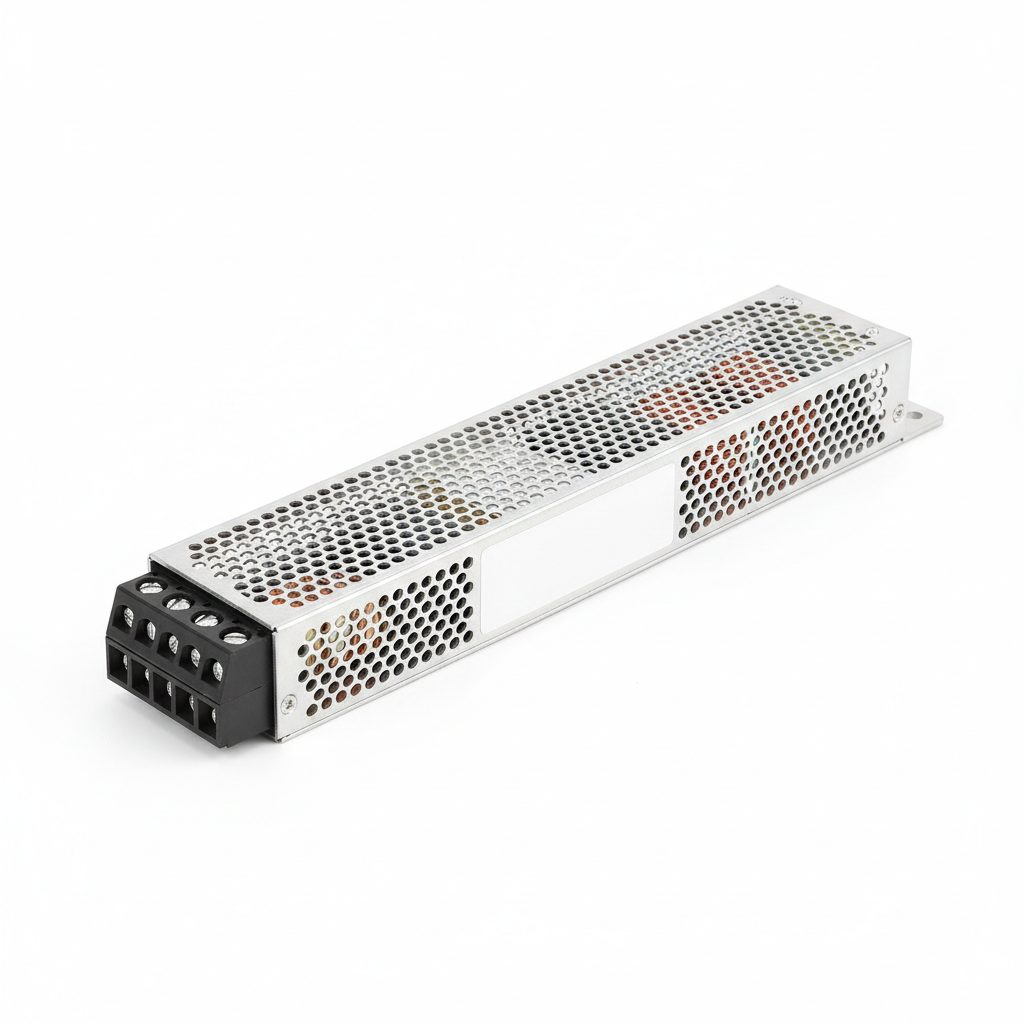

Часть блоков раздела в тонком корпусе - это видно по названию, а габариты указаны в характеристиках. Тонкие берут, когда ограничена глубина кабинета или конструкции: блок должен встать внутрь, а не висеть отдельным ящиком за экраном.

Один блок питает группу модулей, поэтому от разводки зависит, как экран поведёт себя под нагрузкой. Линии стараются делать короткими и равномерными: чем длиннее провод от блока до дальнего модуля, тем заметнее просадка напряжения, и крайние модули начинают отличаться по яркости от ближних. Поэтому в больших экранах питание заводят не одной длинной линией, а несколькими короткими - от блоков, распределённых по конструкции.

Блок питания - расходная часть сборки, и на нём завязана работа сразу группы модулей. Если участок экрана гаснет или тускнеет под нагрузкой, проверять начинают именно питание и разводку, а не модули.

Гарантия производителя на блоки раздела - 1 год, она указана в характеристиках каждой позиции. Там же есть количество в упаковке: блоки идут коробками по 20-40 штук, и это стоит учитывать, когда собирается большой экран и блоков нужно много.
