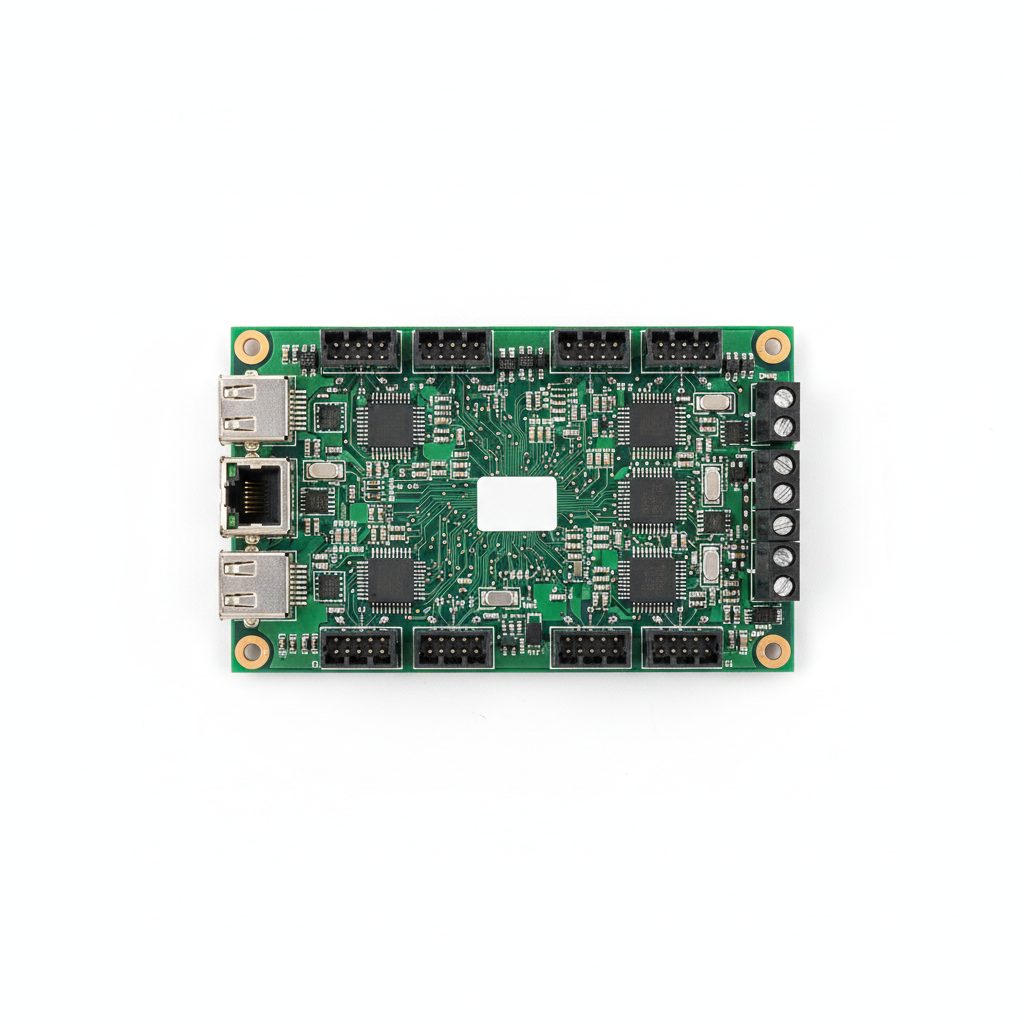

Приёмные карты Novastar

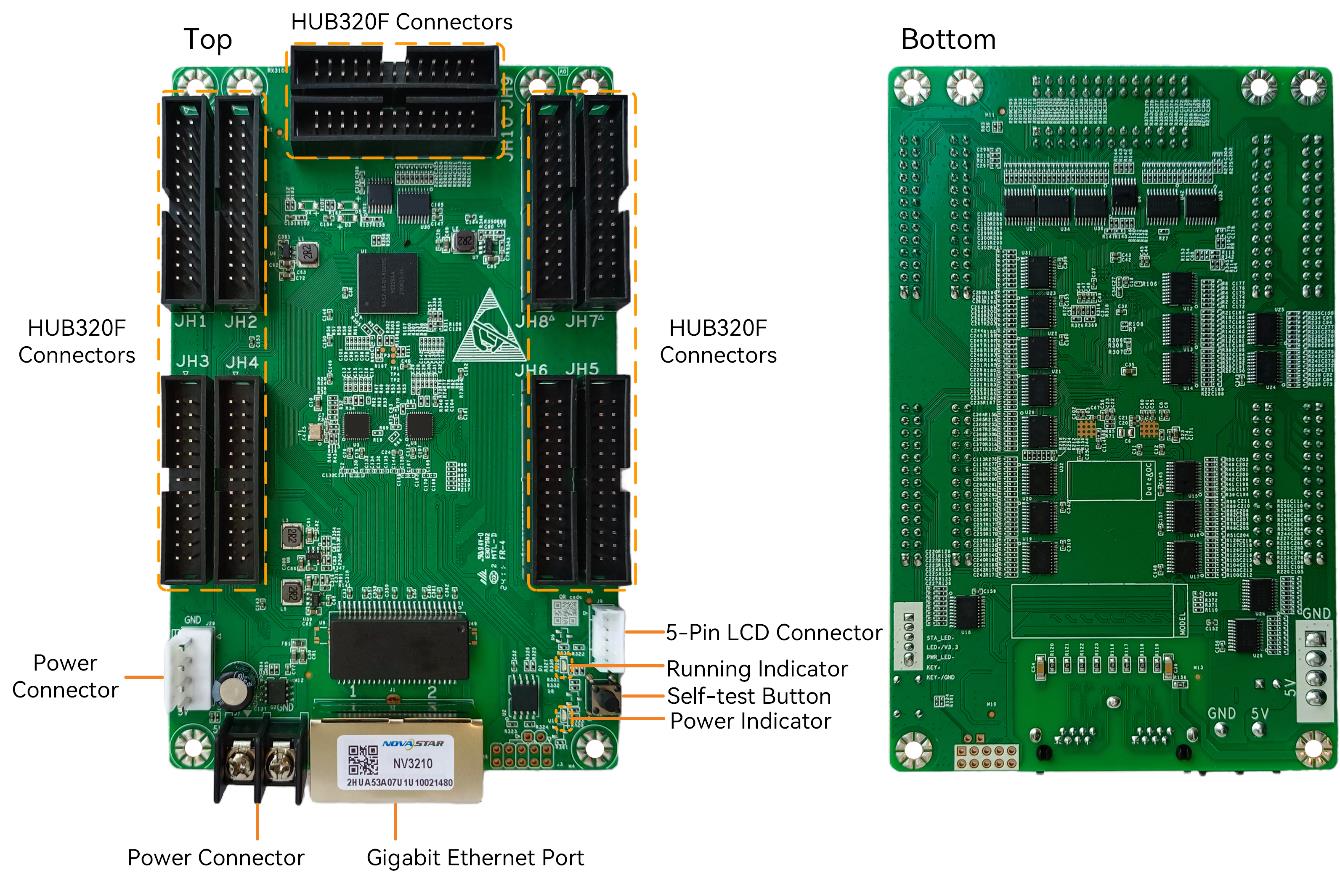

Приёмная карта стоит внутри экрана и превращает сигнал, пришедший по витой паре от контроллера, в управление конкретными модулями. Обычно одна карта обслуживает один кабинет или группу модулей, поэтому в экране их столько, на сколько частей он разбит.

Приёмная и передающая карты - разные устройства, и нужны оба. Передающая (контроллер) стоит рядом с источником сигнала и раздаёт картинку по портам, приёмная принимает свою часть внутри экрана. Это самая частая путаница при первой сборке.

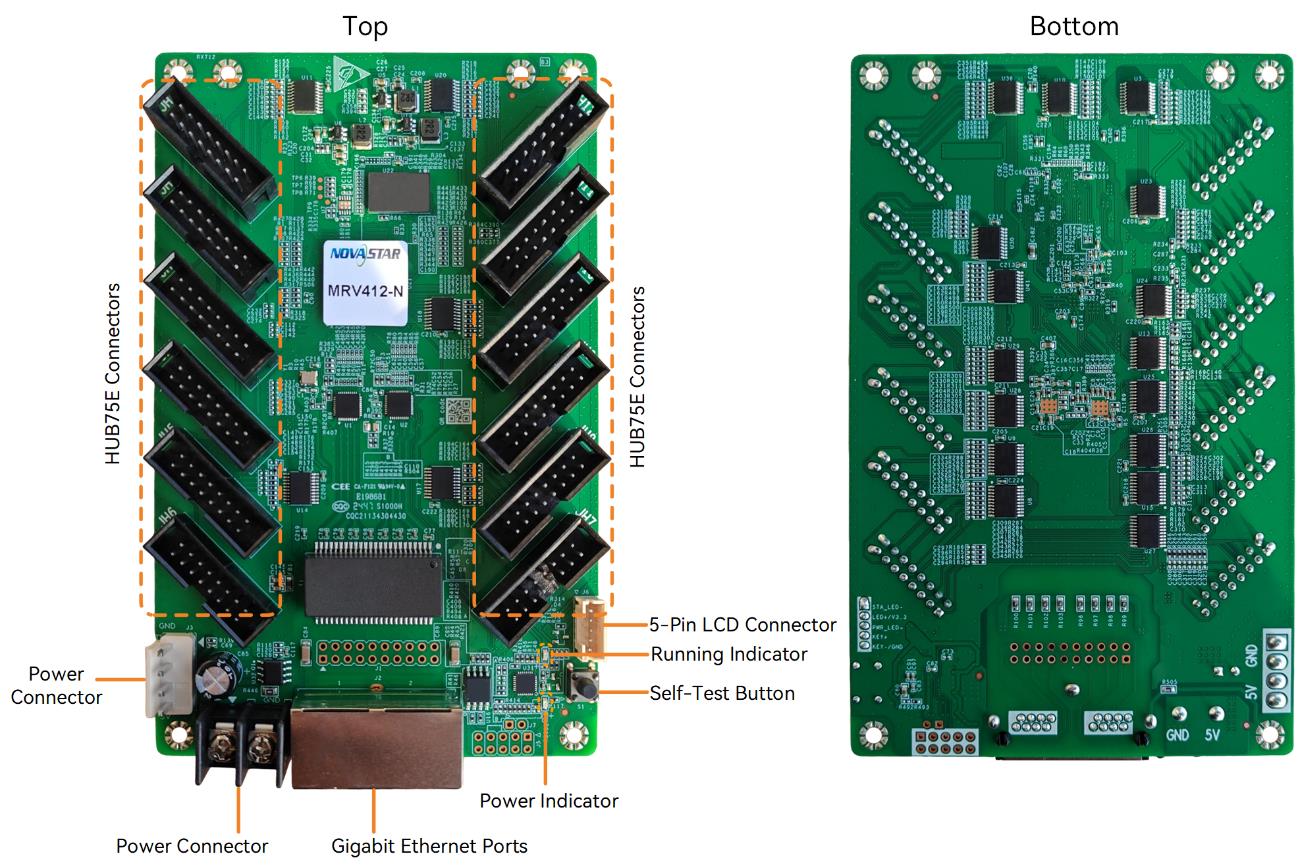

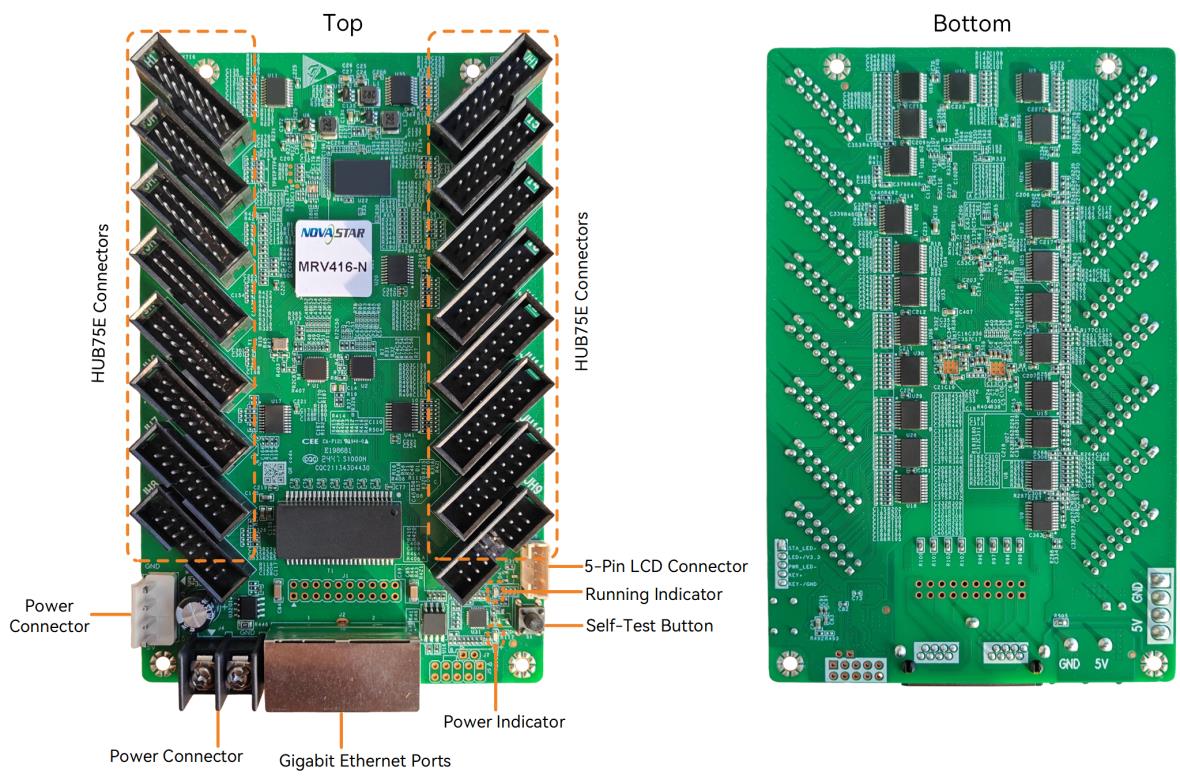

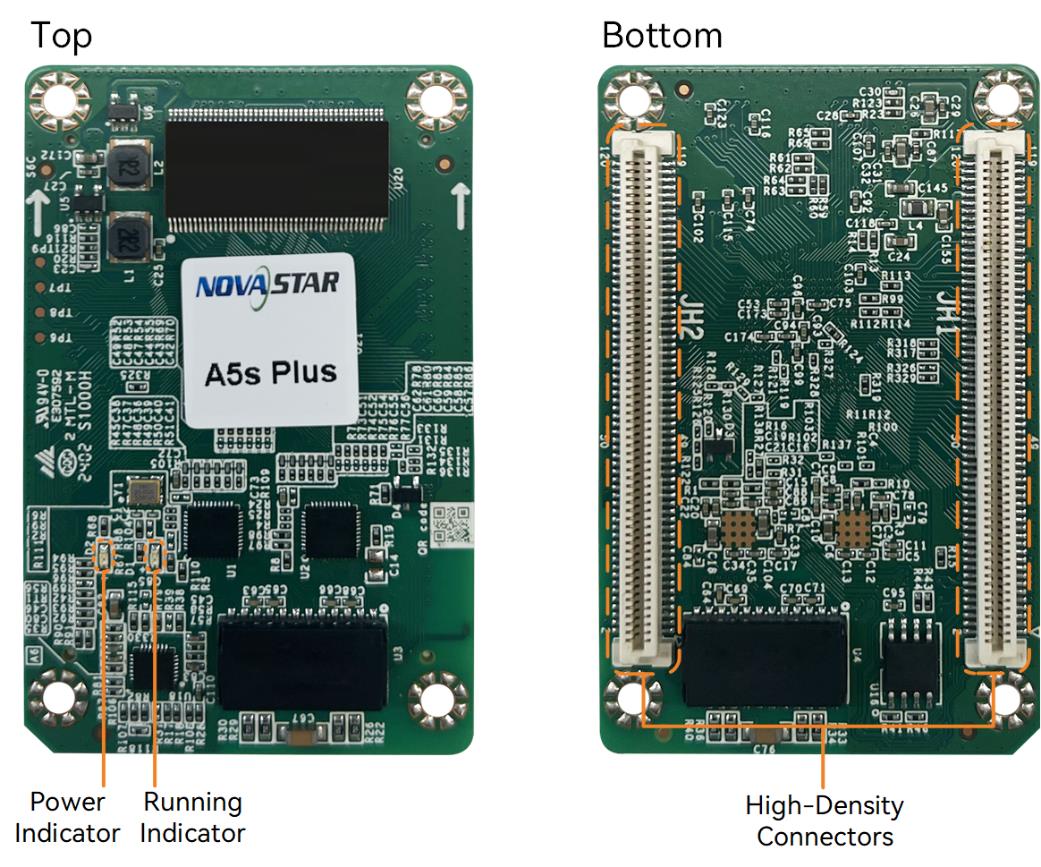

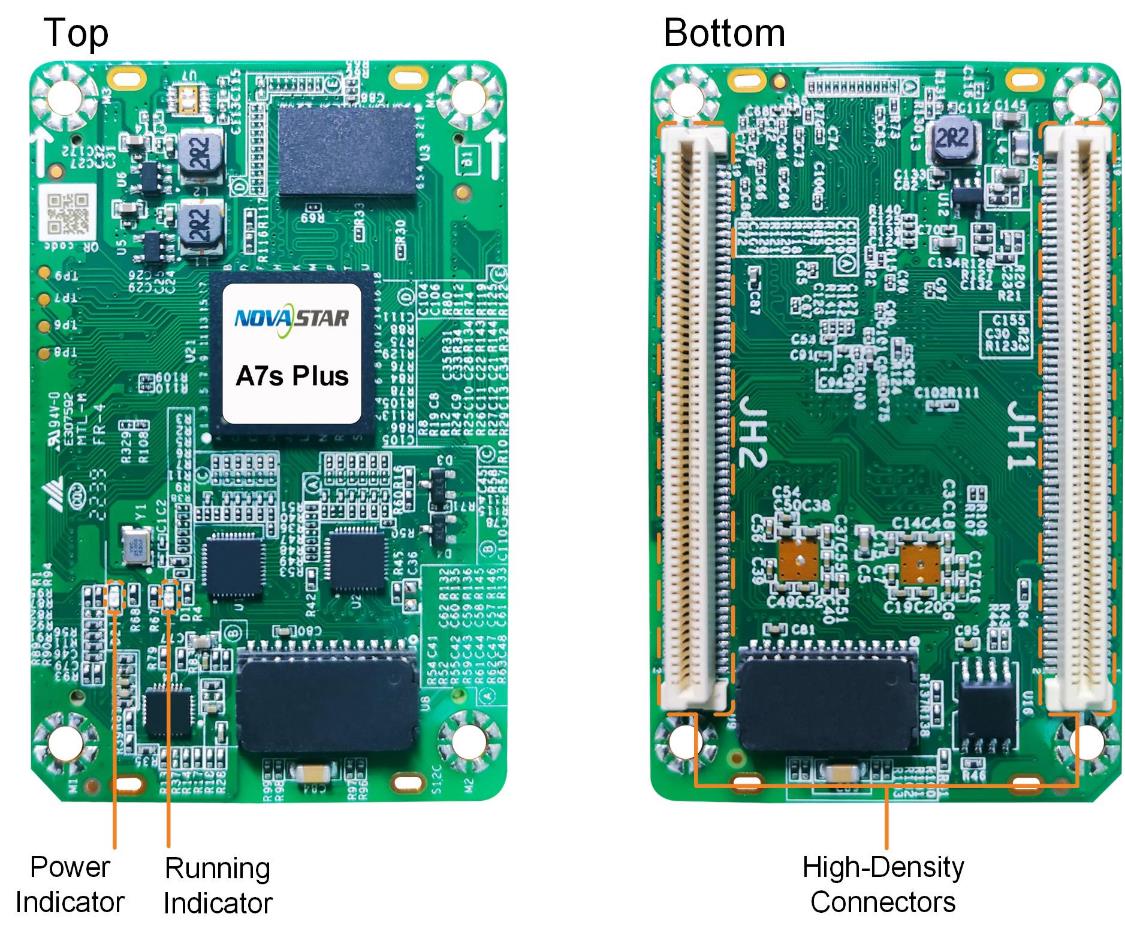

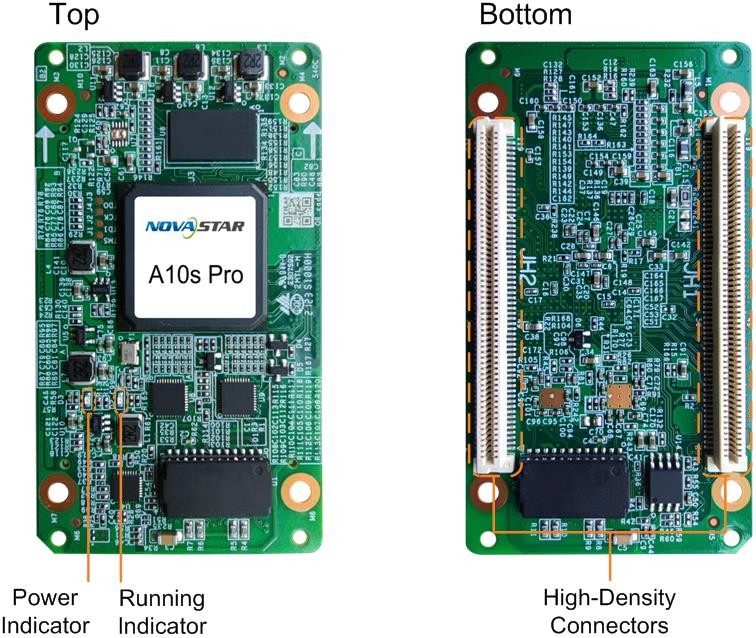

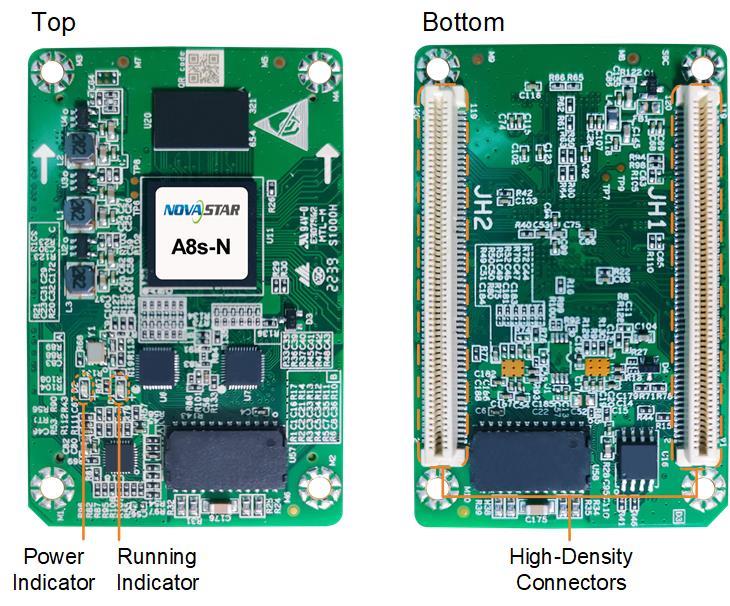

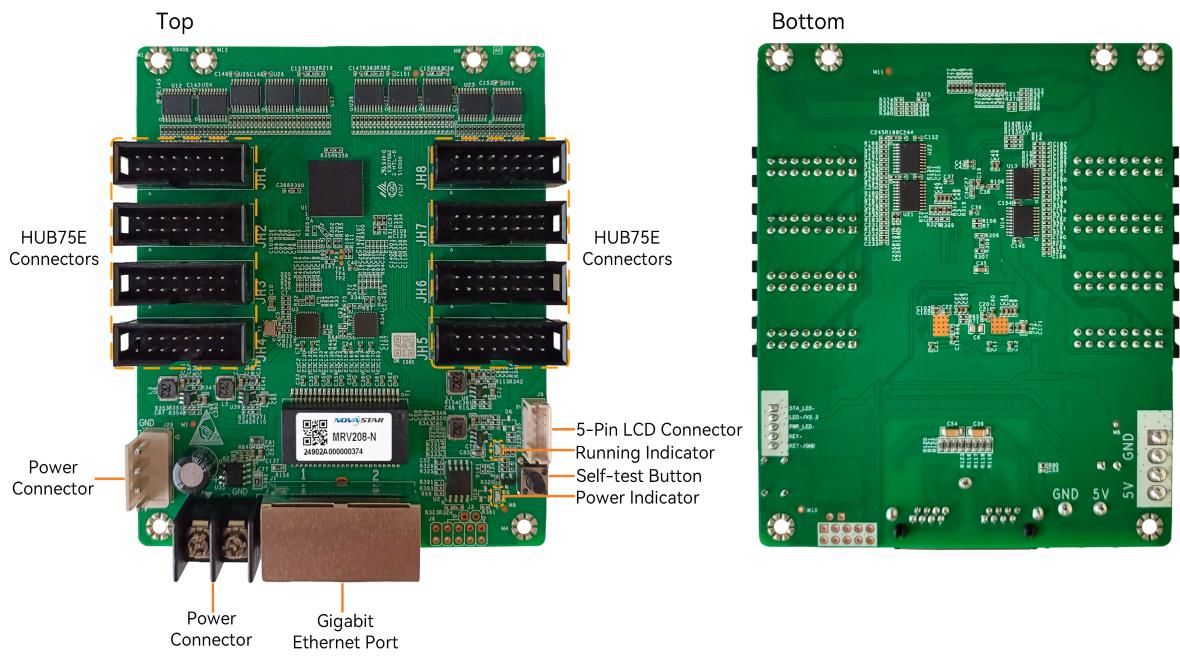

В разделе две линейки Novastar - MRV и серия A. Они отличаются возможностями и поддерживаемым разрешением: от карты зависит, сколько пикселей она потянет, то есть какую площадь экрана можно повесить на одну карту. Что выбрать под свою сборку, разобрано отдельными статьями.

В характеристиках карт указаны синхронный режим работы и программа настройки NovaLCT: в ней задают порядок карт, разрешение и режим сканирования. Синхронный режим означает, что картинка идёт с источника в реальном времени, а не проигрывается из памяти устройства.

Данные к картам идут по обычной витой паре Cat5e или Cat6 - специального кабеля не нужно. Карты соединяются в цепочку: выход одной идёт на вход следующей, поэтому порядок карт в экране задаётся физически при монтаже и потом повторяется в настройке. Ошибка в порядке даёт перепутанные куски изображения при исправном оборудовании.

Сколько модулей повесить на одну карту, ограничено её разрешением: карта тянет определённое число пикселей, и когда группа модулей этот предел превышает, ставят следующую карту. Конкретные значения по моделям в каталоге не указаны - их сверяют по документации производителя или по разборам в справочнике.
