Кабинеты и корпуса для LED-экранов
Стальные и алюминиевые корпуса, фурнитура для сборки
Цены действительны на 2026-08-31; наличие и финальную цену подтверждает менеджер. Изображения - официальные фото производителей или визуализации PixelPic; комплектация и внешний вид могут отличаться.
Не знаете, что выбрать под свой экран? Ответьте на четыре вопроса - подберём конфигурацию, а конструктор посчитает комплект целиком.
Кабинет - несущий короб, в который ставят модули, блок питания и приёмную карту. Он держит геометрию экрана, задаёт шаг сборки и позволяет монтировать и обслуживать экран секциями, а не по одному модулю.
В разделе стальные кабинеты 960 x 960 мм под модуль 320 x 160 мм. Модули встают в такой кабинет сеткой три на шесть - восемнадцать штук на кабинет, без подрезки и остатка. Из кабинетов набирается экран нужной ширины и высоты.

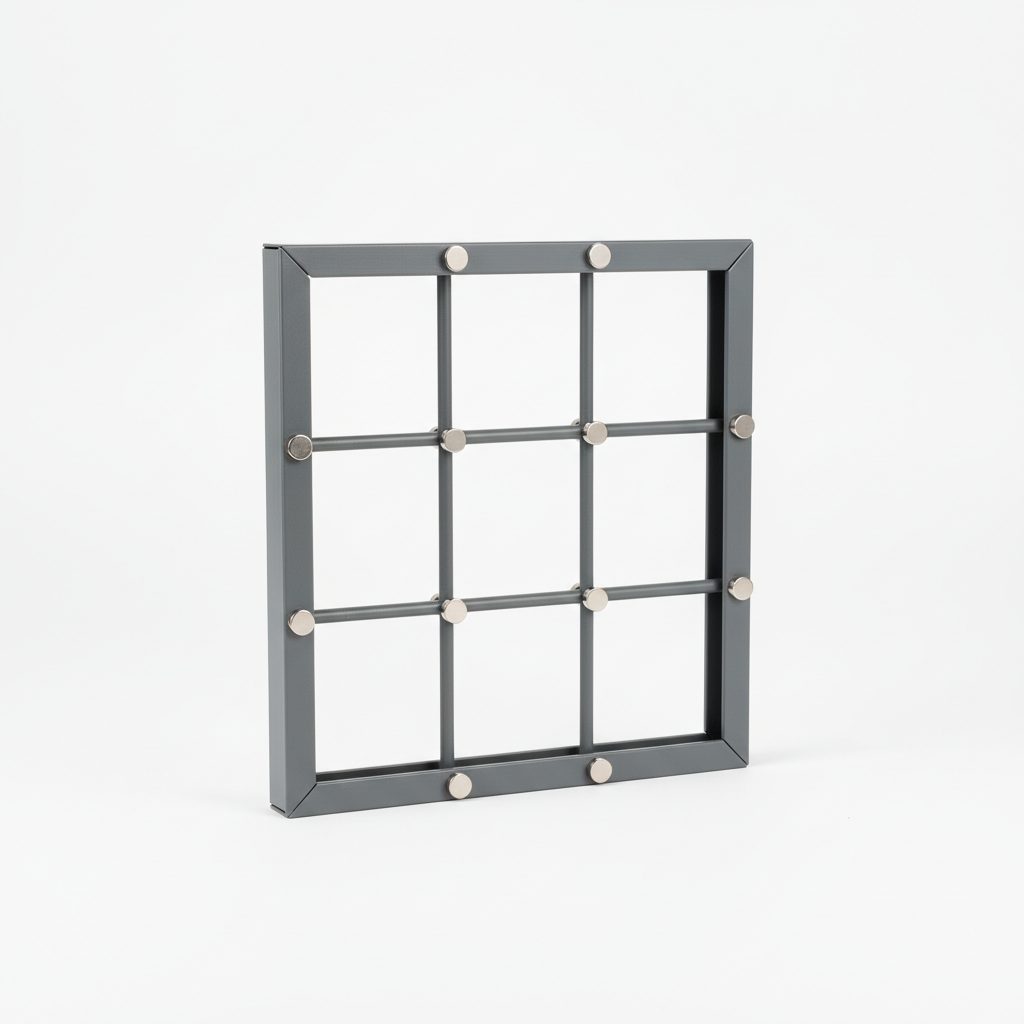

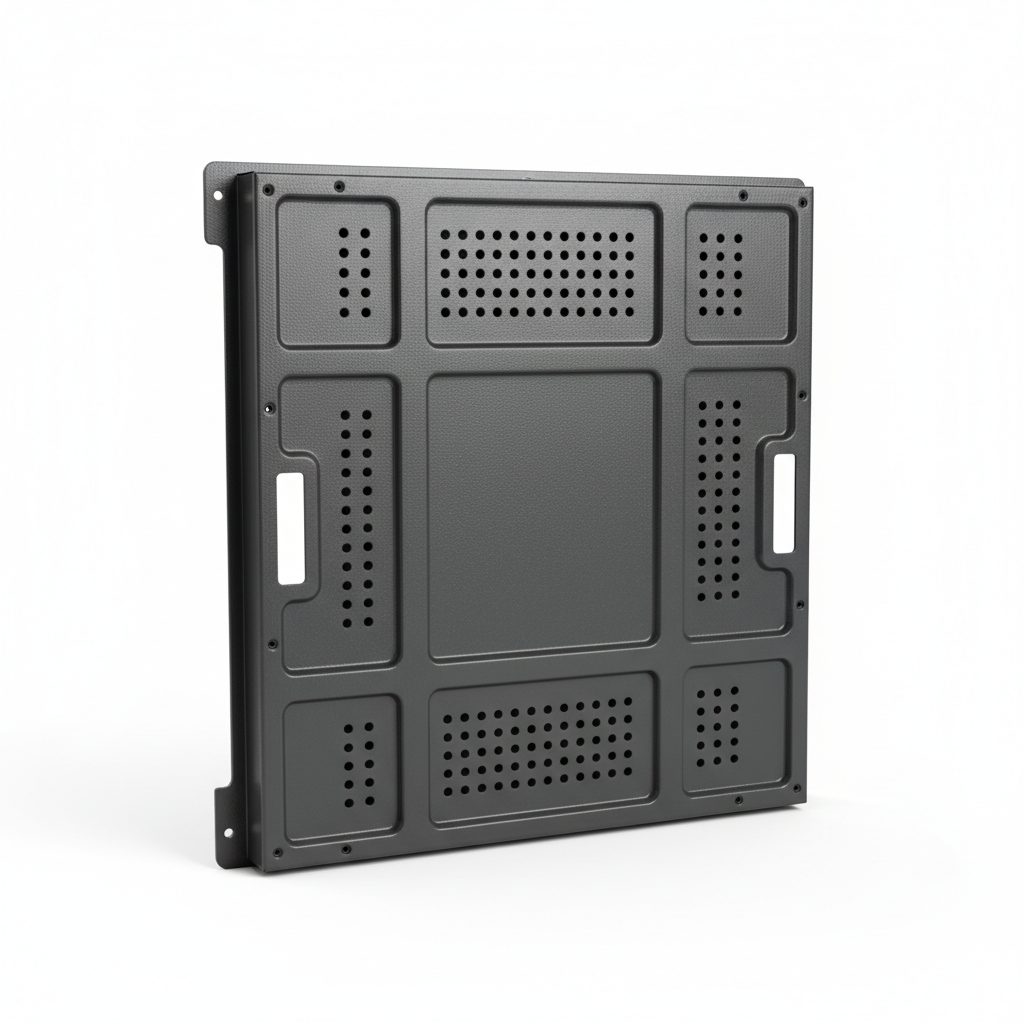

Кабинеты отличаются доступом к модулям. Исполнение с крышкой предполагает подход сзади, фронтальное на магнитах - съём модуля с лицевой стороны. Фронтальное нужно там, где за экраном нет технического прохода: экран вплотную к стене или в нише. Способ обслуживания выбирают до монтажа - позже он не меняется.

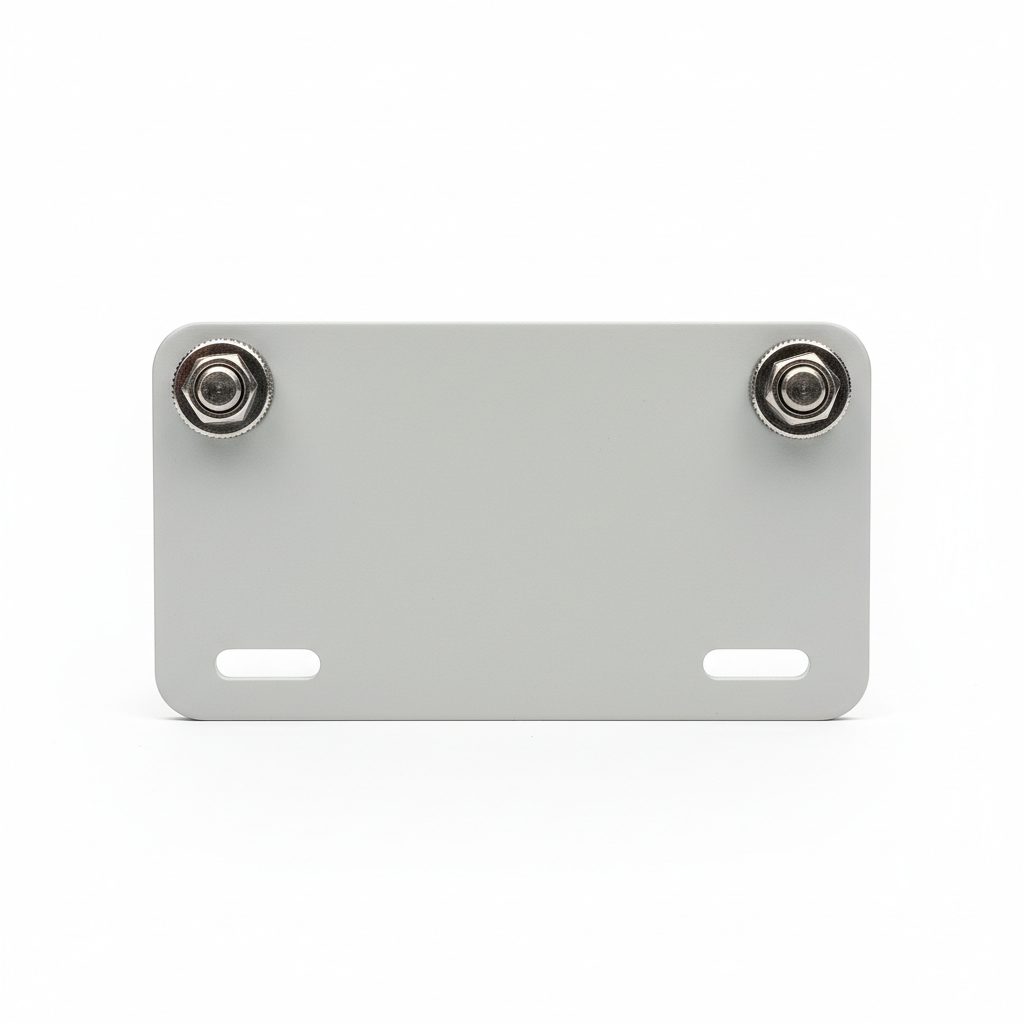

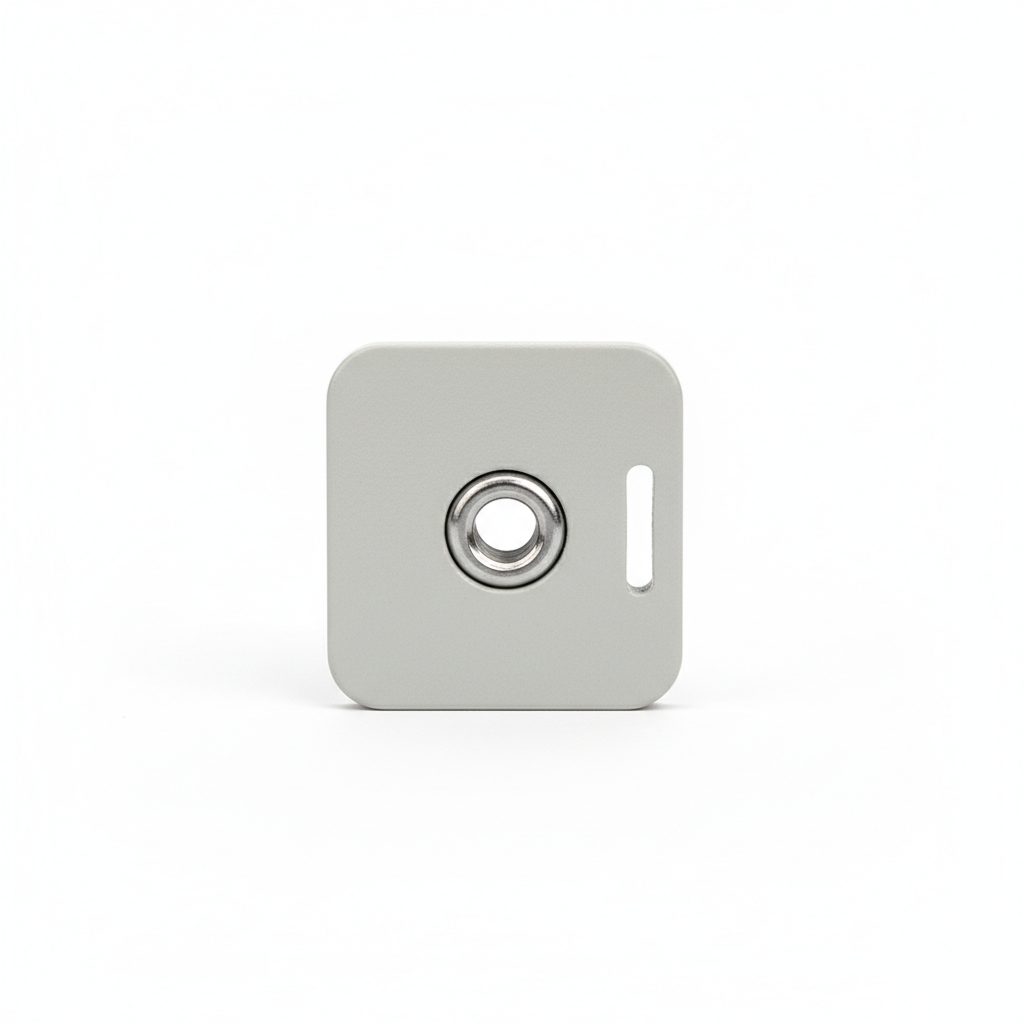

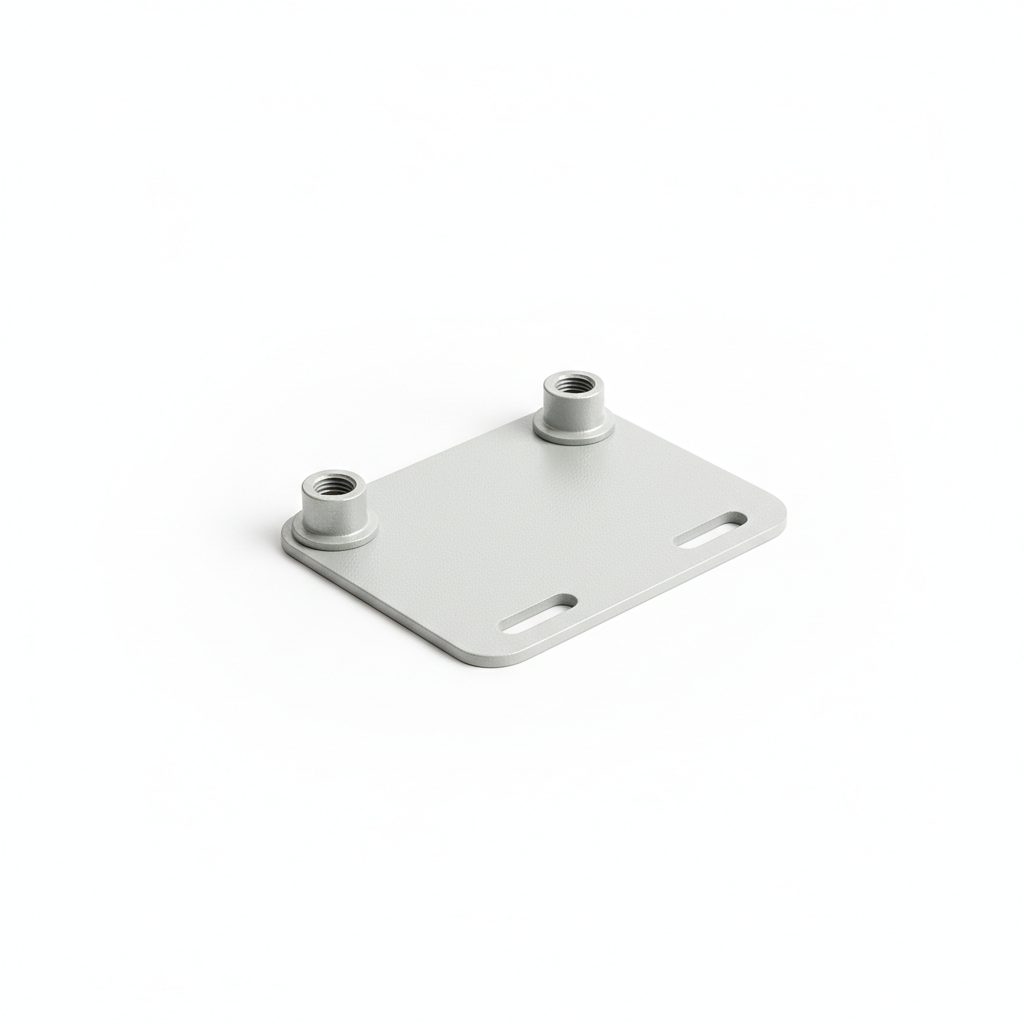

Кроме кабинетов в разделе крепёжные плашки для стальных кабинетов: прямые 80 x 40 и угловые 40 x 40, толщина стали 2 мм. В названии плашки указано, к какому исполнению кабинета она относится - «Крышка» или «Фронт».
Экран из кабинетов собирается блоками: каждый кабинет - законченный узел, внутри которого стоят модули, питание и приёмная карта. Это упрощает перевозку и ремонт - при поломке снимают и меняют один кабинет, а не разбирают участок экрана по модулям. Обратная сторона: кабинеты надо стыковать точно, иначе на швах появится видимая линия.
Вес кабинета указан в характеристиках, и от него считают нагрузку на стену или каркас. На одном-двух кабинетах это не вопрос, но у большого экрана суммарный вес становится частью проекта монтажа наравне с электрикой.
Какие модули ровно ложатся в кабинет 960 x 960 мм
| Размер модуля | Позиций в каталоге | Раскладка | Модулей в кабинете |
|---|---|---|---|
| 320 x 160 мм | 51 | 3 x 6 | 18 |
| 192 x 192 мм | 2 | 5 x 5 | 25 |
| 250 x 250 мм | 8 | 3.84 x 3.84 | не делится нацело |
| 150 x 168,75 мм | 1 | 6.40 x 5.69 | не делится нацело |
Раскладка посчитана делением стороны кабинета на размер модуля. Формат, который не делится нацело, оставит в кабинете пустую полосу - под него нужен кабинет другого размера или каркас из профиля. Полный состав комплекта считает 3D-конструктор.
Частые вопросы
- Сколько модулей помещается в кабинет 960 x 960?
- При модуле 320 x 160 мм - восемнадцать: три по ширине и шесть по высоте. Размеры сходятся без остатка, поэтому экран из таких кабинетов собирается кратными блоками.
- Чем фронтальный кабинет отличается от кабинета с крышкой?
- Стороной, с которой снимается модуль. У фронтального на магнитах доступ с лицевой стороны, у исполнения с крышкой - сзади. Выбор зависит от того, останется ли за экраном место, чтобы подойти.
- Обязательно ли собирать экран в кабинетах?
- Нет, конструкция зависит от задачи. Кабинет выигрывает там, где экран большой, его перевозят, монтируют секциями или регулярно обслуживают. Когда и что выбрать, разобрано отдельно. Разбор: кабинет для LED-экрана, как выбрать
- Что такое крепёжные плашки и сколько их нужно?
- Стальные элементы для стыковки и крепления кабинетов. В разделе прямые 80 x 40 и угловые 40 x 40 из стали 2 мм. Количество зависит от числа кабинетов и схемы сборки: чем больше стыков, тем больше плашек. Словарь: кабинет
- Подойдёт ли кабинет 960 x 960 под другой модуль?
- Проверяют арифметикой: размеры модуля должны укладываться в 960 x 960 без остатка, иначе останется пустая полоса. Под модуль 320 x 160 мм сетка сходится ровно, под другие размеры это надо считать отдельно.
- Что ещё нужно, кроме кабинетов?
- Модули, блоки питания, приёмные карты и контроллер. Кабинет - только несущая часть: он не питает модули и не передаёт изображение. Разбор: как собрать LED-экран своими руками
