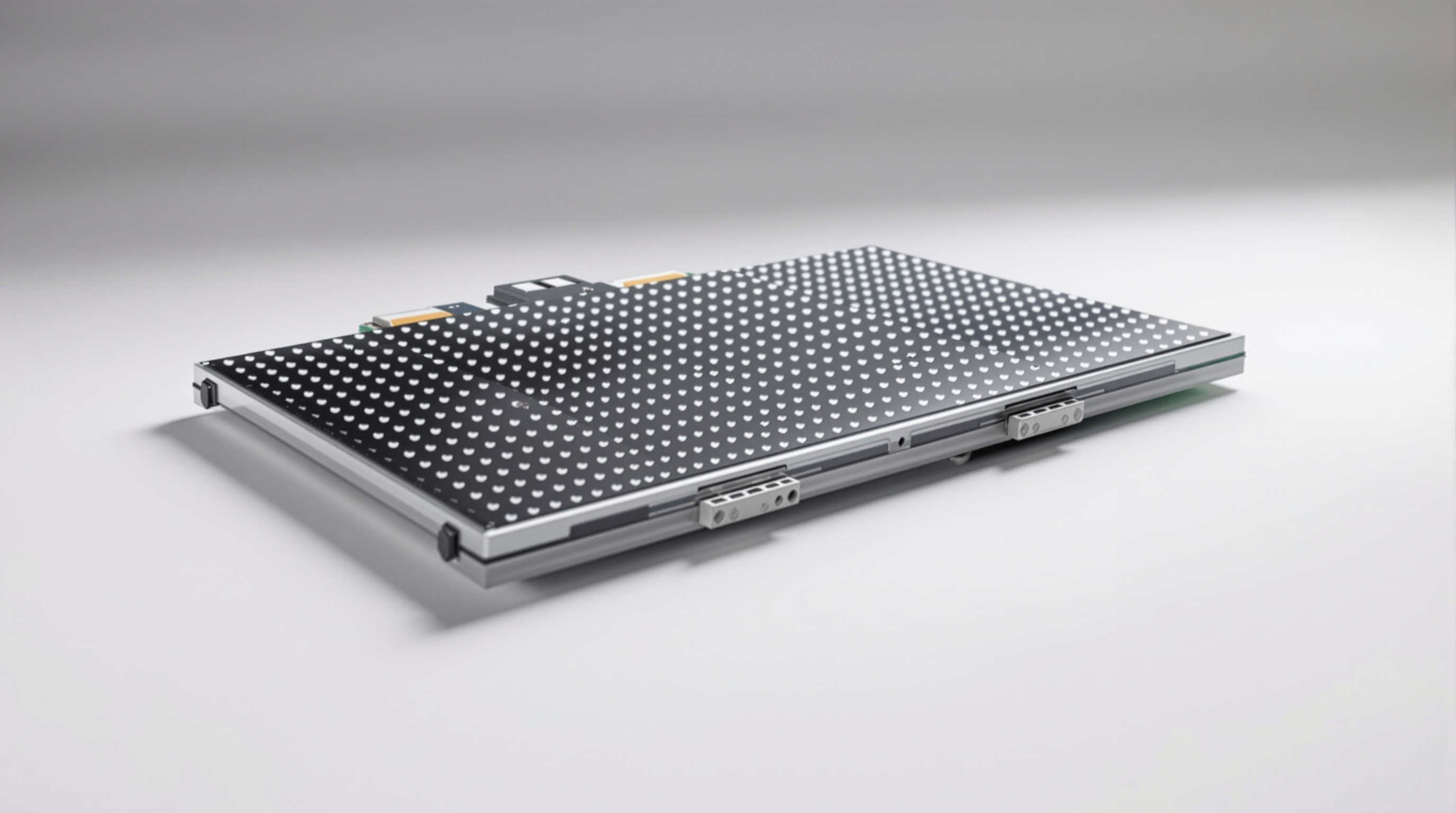

Светодиодный модуль - основа LED-экрана: плата, на которой размещены светодиоды, микросхемы-драйверы и разъёмы питания и данных. Экран любого размера собирается из таких модулей, как стена из кирпичей. Выбор модуля определяет всё остальное: детализацию картинки, яркость, стоимость квадратного метра и то, какие питание и управление к нему подойдут.
Разбираем по порядку: чем экранный модуль отличается от осветительного, какие бывают размеры и исполнения, сколько стоят и как подключаются. Определение термина - в глоссарии, карточка LED-модуль.
Чем светодиодный модуль для экрана отличается от осветительного?
Питанием и назначением. Экранный модуль работает от 5 вольт и показывает изображение: каждый его светодиод - управляемый пиксель. Осветительный модуль на 12 или 24 вольта просто светит: он стоит в вывесках, световых коробах и люстрах, и пикселями там никто не управляет.
Это важно, потому что модули часто ищут одними словами. Если вам нужен свет в коробе - это другой товар, и статья не про него. Если нужно изображение - читайте дальше.
Практическое следствие: 12-вольтовый блок питания к экранному модулю не подойдёт и выведет его из строя. Для экранов берут блоки на 5 В - разбор в статье про расчёт блока питания.
Из чего состоит светодиодный модуль?
Из четырёх частей, и все четыре влияют на выбор.
- Светодиоды на лицевой стороне. Их плотность задаёт шаг пикселя - расстояние между центрами соседних точек.
- Драйверы - микросхемы на обратной стороне, которые зажигают строки. От их количества зависит режим сканирования и яркость.
- Разъёмы данных (HUB-шлейф) - через них модуль получает сигнал от приёмной карты.
- Разъём питания на 5 В.
Плюс несущая рама с магнитами или винтами - ею модуль крепится к кабинету или каркасу.
Какие бывают размеры и шаги пикселя?
Основной формат - 320 × 160 мм, на нём построена большая часть ассортимента. Встречаются также квадратные 250 × 250 и 192 × 192 мм и мелкие форматы под сверхплотные шаги.
Модули каталога PixelPic по исполнению и шагу пикселя, данные на 28.07.2026.
| Исполнение | Шаг пикселя | Позиций в каталоге |
|---|---|---|
| Интерьерные | P0.94 - P4 | 38 |
| Уличные | P2.5 - P10 | 24 |
Чем меньше шаг, тем плотнее картинка и тем ближе можно подойти к экрану. Отраслевой ориентир: минимальная комфортная дистанция в метрах примерно равна шагу в миллиметрах. Подробный разбор - в статье какой шаг пикселя выбрать.
Интерьерный или уличный светодиодный модуль?
Решают три вещи: яркость, защита от погоды и цена. Уличному модулю приходится конкурировать с дневным светом, поэтому у него в разы выше яркость и ниже режим сканирования - при том же шаге пикселя.
| Интерьерный | Уличный | |
|---|---|---|
| Яркость | 500-800 нит | 4 500-6 000 нит |
| Шаг пикселя | от P0.94 | от P2.5 |
| Скан при P2.5 | 1/32 | 1/16 |
| Цена в каталоге | от 2 216 ₽ | от 1 002 ₽ |
Уличные модули в среднем дешевле при том же размере, потому что шаг у них крупнее - светодиодов на плату уходит меньше. Ставить уличный модуль в помещении технически можно, но избыточная яркость слепит, и запас окажется лишней тратой. Обратная замена не работает: интерьерный модуль на улице днём не читается.
Позиции - в разделах интерьерных LED-модулей и уличных LED-модулей.
Что означают COB, GOB и «гибкий» в названии модуля?
Это исполнение поверхности, и от него зависят стойкость и цена.
- Обычный SMD - светодиоды в собственных корпусах, припаянные на плату. Стандарт отрасли и самый доступный вариант.
- GOB - тот же SMD, залитый сверху прозрачным полимером. Держит касания и брызги, подходит для экранов на уровне рук.
- COB - кристаллы смонтированы на плату без корпусов и залиты общим слоем. Монолитная поверхность и самые мелкие шаги пикселя.
- Гибкий - модуль на гибкой основе, для изогнутых и цилиндрических конструкций.
Разница в цене на одном шаге видна сразу: P1.53 в обычном исполнении стоит 3 185 ₽, в GOB - 4 233 ₽, в COB - 4 349 ₽, гибкий GOB - 4 810 ₽. Подробный разбор технологий - в статье COB или SMD.
Сколько стоит светодиодный модуль?
От тысячи рублей за уличный с крупным шагом до семи с половиной тысяч за интерьерный сверхплотный. Цены каталога PixelPic на 28.07.2026; наличие и финальную цену подтверждает менеджер.
| Модуль | Цена |
|---|---|
| Уличный P10, 320 × 160 | 1 002 ₽ |
| Уличный P3.076, 320 × 160 | 2 020 ₽ |
| Уличный P2.5, 320 × 160 | 2 664 ₽ |
| Интерьерный P1.86, 320 × 160 | 2 216 ₽ |
| Интерьерный P1.53, 320 × 160 | 3 185 ₽ |
| Интерьерный P1.25 COB, 320 × 160 | 6 781 ₽ |
| Интерьерный P0.94 COB, 150 × 168,75 | 7 182 ₽ |
Считать удобнее сразу за квадратный метр: модуль 320 × 160 мм - это 0,0512 м², то есть в квадратном метре их около двадцати. Полную смету с питанием и управлением выдаёт 3D-конструктор, а разбор по статьям затрат - в статье сколько стоит светодиодный экран.
Как подключить светодиодный модуль?
Двумя кабелями: питание и данные. Питание приходит от блока на 5 В, данные - от приёмной карты плоским шлейфом через HUB-разъём. Модули внутри группы соединяются последовательно, «змейкой», и порядок соединения потом повторяется в настройке.
Три правила, которые экономят время:
- Один блок питания на 8 модулей с запасом по мощности 25 % - расчётное правило нашего конструктора.
- Одна приёмная карта на кабинет или примерно на 1,5 м² при сборке на каркасе.
- Схему рисуют до сборки. Раскладка в программе настройки должна повторять физическую схему соединений - иначе картинка соберётся кусками не на своих местах.
Порядок сборки целиком - в статье как собрать LED-экран своими руками, настройка - в статье про первый запуск NovaLCT.
Сколько модулей нужно на экран?
Считается делением площади: в квадратном метре помещается около двадцати модулей 320 × 160 мм. Но размеры экрана кратны размеру модуля, поэтому проще считать сразу в модулях.
| Экран | Модулей 320 × 160 |
|---|---|
| 1,92 × 0,96 м | 36 |
| 2,88 × 1,92 м | 108 |
| 3,84 × 2,88 м | 216 |
К модулям добавляются блоки питания, приёмные карты, контроллер и конструкция - кабинеты или каркас.
