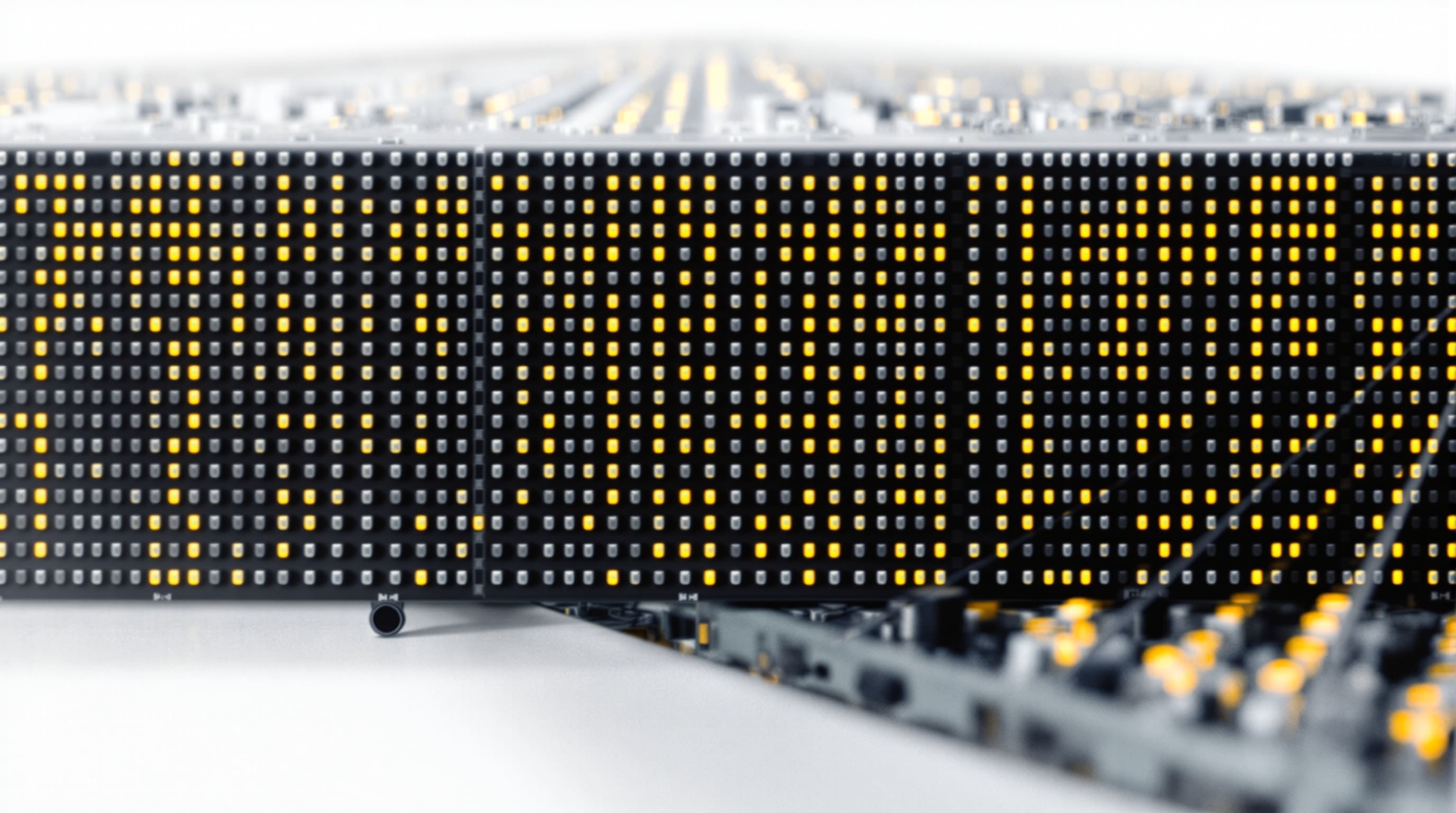

Светодиодный модуль P10 размером 320 × 160 мм содержит 32 × 16 точек, то есть 512 пикселей. Числа получаются делением: 320 миллиметров на шаг 10 мм даёт 32 точки по ширине, 160 на 10 - шестнадцать по высоте. Из этого следует всё остальное: на квадратный метр уходит 20 модулей, а разрешение метра полотна получается 10 240 пикселей.
P10 - самый распространённый шаг для вывесок, бегущих строк и уличных экранов, которые смотрят издалека. Позиции с ценами - в разделе уличных светодиодных модулей, а посчитать готовый экран целиком можно в 3D-конструкторе.
Сколько пикселей в модуле P10?
512 - это 32 точки по ширине на 16 по высоте. Считается делением размера на шаг: цифра в названии P10 означает расстояние между центрами соседних светодиодов, десять миллиметров. Никакой другой информации в обозначении нет, поэтому размер модуля указывают отдельно: 320 × 160 мм.
Разрешение и количество на площадь для модуля P10 320 × 160 мм.
| Что считаем | Как | Результат |
|---|---|---|
| Точек по ширине | 320 / 10 | 32 |
| Точек по высоте | 160 / 10 | 16 |
| Пикселей в модуле | 32 × 16 | 512 |
| Модулей на м² | 1 / (0,32 × 0,16) | около 20 |
| Пикселей на м² | 512 × 20 | 10 240 |
Отсюда простое правило для прикидки: экран из P10 даёт примерно десять тысяч точек на квадратный метр. Для сравнения, модуль P4 того же размера - это 80 × 40 = 3 200 точек, вшестеро больше на ту же площадь, и цена растёт соответственно.
Сколько модулей нужно на мой экран?
Размер делится на габарит модуля: длина в миллиметрах на 320, высота на 160. Дробей не бывает - полотно из модулей всегда кратно этим числам, и это первое, что определяет реальный размер экрана. Хотели два метра в ширину - получите либо 1920, либо 2240 мм, промежуточных вариантов не существует.
Типовые размеры экранов и вывесок на модулях P10.
| Размер полотна | Модулей | Разрешение | Пикселей |
|---|---|---|---|
| 960 × 320 мм | 6 (3 × 2) | 96 × 32 | 3 072 |
| 1920 × 960 мм | 36 (6 × 6) | 192 × 96 | 18 432 |
| 3200 × 1600 мм | 100 (10 × 10) | 320 × 160 | 51 200 |
| 6400 × 3200 мм | 400 (20 × 20) | 640 × 320 | 204 800 |
Последняя строка показывает, зачем считать пиксели: 204 800 точек - это уже вопрос ёмкости контроллера, и подбирается он именно по этому числу. Как считать - в статье про выбор контроллера Novastar.
С какого расстояния читается P10?
Ориентир простой: минимальная комфортная дистанция в метрах примерно равна шагу пикселя в миллиметрах. Для P10 это десять метров и дальше - вывеска над входом, экран через дорогу, табло на фасаде. Правило грубое, но оно спасает от главной ошибки выбора: шаг определяется дистанцией просмотра, а размер экрана и бюджет тут вторичны.
Ближе десяти метров глаз начинает различать отдельные точки, и картинка выглядит решетом. Поэтому для витрины, на которую смотрят с двух метров, P10 не годится - там нужен шаг P2.5 или мельче. Обратная ошибка тоже встречается: мелкий шаг на фасад, который читают с двадцати метров, - это переплата в разы без выигрыша в картинке.
Подробный разбор дистанций для всех шагов каталога - в статье про шаг пикселя.
Какой у P10 режим сканирования?
У уличного P10 320 × 160 скан получается 1/4. Считается по высоте модуля в пикселях: шестнадцать строк, уличное исполнение делит их на четыре. Интерьерные модули того же шага делят на два, но P10 в помещении почти не используют - слишком крупная точка.
Знать скан нужно при настройке: значение задаётся в файле конфигурации приёмной карты, и неверное - самая частая причина полос и тёмных участков на первом запуске. Что это за параметр и как определить его для своего модуля, разобрано в статье про режим сканирования.
Важно. Скан 1/4 посчитан по формуле для уличного исполнения. У конкретной партии он может отличаться, поэтому файл конфигурации запрашивайте у поставщика вместе с модулями - подбирать его перебором долго и бессмысленно.
Сколько потребляет и весит экран из P10?
Уличное полотно на максимальной яркости берёт около 750 Вт на квадратный метр - это режим белого поля, самый тяжёлый для питания. В обычной работе потребление заметно ниже, но считают всегда по максимуму: блок, работающий на пределе, греется и стареет быстрее, а просадка питания видна на изображении как затемнение.
Практический пересчёт: экран 1920 × 960 мм из P10 - это 36 модулей и 1,84 м², то есть около 1 400 Вт на максимуме и пять блоков питания по правилу «один блок на восемь модулей». Методика с формулами и таблицей блоков - в статье про расчёт блока питания.
Вес модуля 320 × 160 - около 0,525 кг по данным каталога, то есть примерно 10 кг на квадратный метр одними модулями. С кабинетами выходит около 24 кг на метр, и эта цифра нужна до монтажа - её разбор в статье про монтаж светодиодного экрана.
Сколько стоит модуль P10?
В каталоге на 31.07.2026 уличный модуль P10 320 × 160 мм с частотой 1920 Гц стоит 1 002 ₽, на складе больше тысячи штук. Наличие и финальную цену подтверждает менеджер: позиции с поставки уходят быстро, и остаток на момент заказа может отличаться от того, что показано на карточке.
В пересчёте на площадь это около 20 000 ₽ за квадратный метр одними модулями - без питания, карт, контроллера и конструкции. Полная смета собирается в 3D-конструкторе, а разбор всех строк - в статье про то, сколько стоит светодиодный экран.
P10 - самый доступный шаг в каталоге именно потому, что светодиодов на плату уходит меньше всего. Каждый шаг мельче увеличивает их число квадратично: P5 той же площади - это вчетверо больше диодов, чем P10.
Годится ли P10 для съёмки на камеру?
Нет, и это стоит знать до заказа. В каталоге P10 идёт только в версии 1920 Гц, а для съёмки нужны 3840 Гц и выше: на записи с низкой частотой появляются тёмные полосы, которых глаз в жизни не видит. Камера ловит моменты между перерисовками изображения, и чем реже перерисовка, тем заметнее эффект.
Если экран будут снимать - на репортаж, для трансляции или просто посетители на смартфоны, - берите шаг, у которого есть версии 3840 и 7680 Гц: в каталоге это P2.5, P3.076, P4, P5, P6.66 и P8. Почему так происходит и сколько стоит высокая частота, разобрано в статье про частоту обновления.
Для вывески, которую никто не снимает, 1920 Гц достаточно - и переплачивать за частоту незачем.
Где P10 применяют чаще всего?
Там, где смотрят издалека и показывают простое: текст, цены, объявления, крупную графику. Общее у всех этих сценариев одно - зритель находится в десятке метров и дальше: крупная точка ему незаметна, зато экономия на шаге даёт кратную разницу в смете. Четыре типовых применения:
- Бегущие строки и вывески над входом, на фасаде, вдоль дороги. Расчёт такой строки с ценами - в статье про бегущую строку своими руками.
- Информационные табло: расписание, курсы валют, время и температура.
- Крупные уличные экраны, которые смотрят с двадцати метров и дальше: там мелкий шаг не даёт выигрыша, а стоит кратно дороже.
- Временные конструкции на мероприятиях, где цена метра важнее детализации.
Куда P10 не ставят: витрины, помещения, сцены с камерами и любые экраны ближе десяти метров от зрителя.
Частые вопросы
Частые вопросы
Источники
- Каталог PixelPic на 31.07.2026: уличный модуль P10 320 × 160 мм, 1920 Гц - 1 002 ₽, на складе более 1000 шт; в каталоге P10 представлен только в версии 1920 Гц
- Арифметика: разрешение модуля = размер / шаг (320 / 10 = 32, 160 / 10 = 16), пикселей в модуле = 32 × 16 = 512, модулей на м² = 1 / (0,32 × 0,16) ≈ 20, пикселей на м² = 10 240
- Скан 1/4 посчитан по формуле из словаря этой базы знаний: высота модуля в пикселях делится на 4 для уличного исполнения (16 / 4)
- Вес модуля 320 × 160 около 0,525 кг и вес полотна на кабинетах около 24 кг/м² - статья «Кабинет светодиодного экрана», данные каталога
- Потребление уличного полотна до 750 Вт/м² на максимуме и правило «1 БП на 8 модулей» - статья «Как рассчитать блок питания для LED-экрана»
- Статьи этой базы знаний: светодиодный модуль, шаг пикселя, режим сканирования, частота обновления, выбор контроллера, бегущая строка своими руками, монтаж светодиодного экрана, сколько стоит светодиодный экран
