Бегущая строка своими руками: из чего собрать и сколько стоит

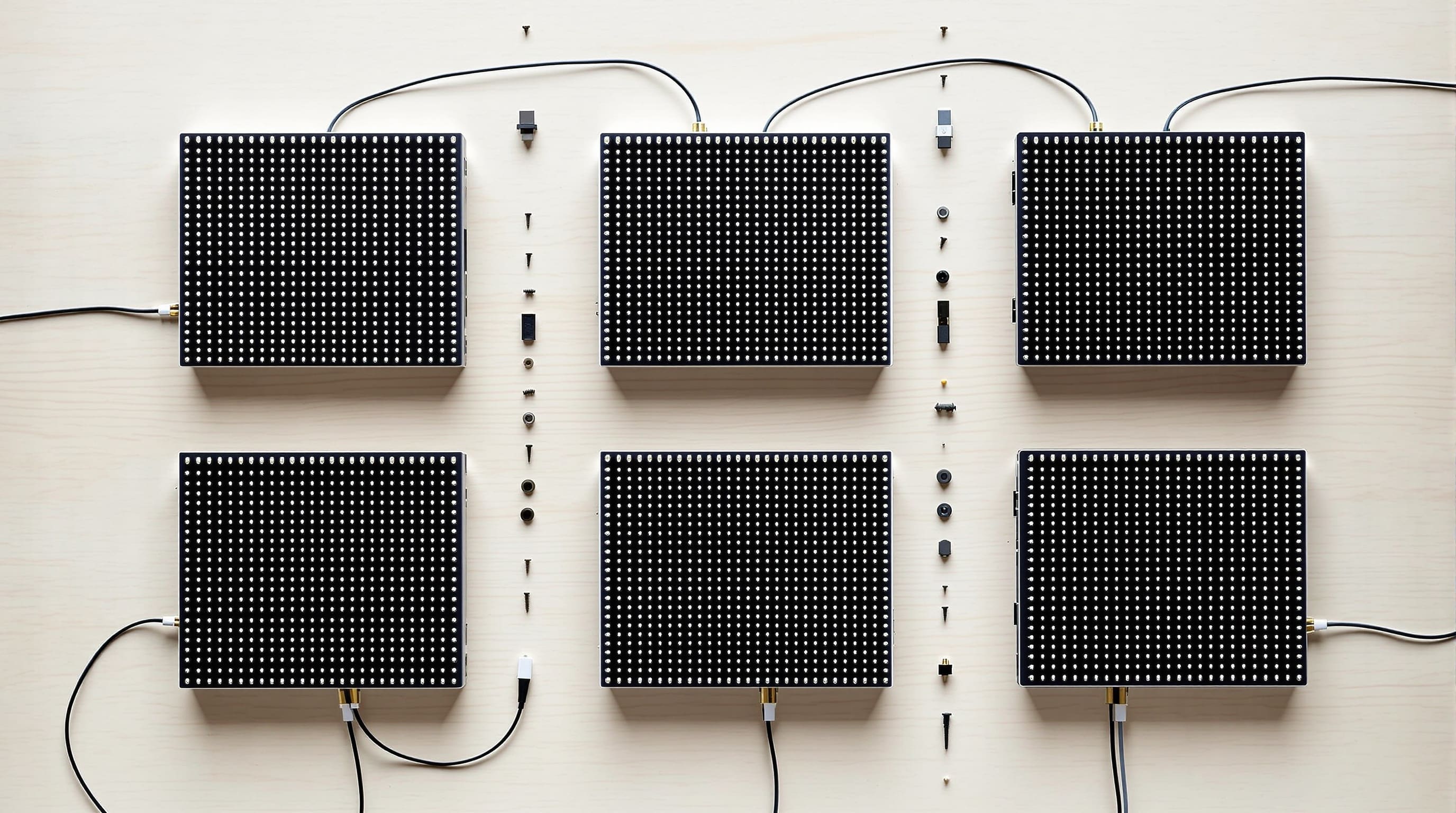

Бегущая строка собирается из тех же светодиодных модулей, что и большой экран: берутся модули, блоки питания на 5 В, контроллер и рама. Разница в управлении и в цене. Строка 1,92 × 0,32 метра из двенадцати модулей P10 обходится примерно в 14 тысяч рублей по комплектующим, а полноценный видеоэкран той же площади - в разы дороже, потому что там другой тракт управления.

Сразу о границе: модули и питание у нас есть, а текстовый контроллер строки и корпус - нет, и об этом честно в разделе про управление. Посчитать полноценный экран, если строки окажется мало, можно в 3D-конструкторе.

Чем бегущая строка отличается от экрана?

Форматом и способом управления. Строка - это одна-две линии модулей по высоте и сколько угодно по длине, и показывает она текст с простой анимацией. Экран - прямоугольник произвольных пропорций, который показывает видео. Модули при этом могут быть одни и те же: разница в том, что к ним подключено и сколько это стоит.

Сравнение форматов. Цены комплектующих - по каталогу PixelPic на 31.07.2026.

Отсюда простое правило выбора: если задача - показывать цены, объявления и время работы, берите строку. Если нужен ролик или логотип в движении, это уже модульный светодиодный экран, и считать его надо иначе.

Сколько модулей нужно на нужную длину?

Считается делением: длина строки в миллиметрах делится на 320, высота - на 160, потому что это размеры одного модуля. Дробей быть не может: длина всегда кратна 320 мм, а высота - 160 мм, и это первое ограничение, с которым сталкиваются при сборке бегущей строки своими руками. Хотели полтора метра - получите либо 1280, либо 1600 мм.

Два типовых размера в модулях P10 320 × 160 мм.

Разрешение считается так же просто: модуль P10 320 × 160 - это 32 × 16 точек, потому что шаг между светодиодами 10 мм. Шесть модулей в ряд дают 192 точки по ширине, два ряда - 32 по высоте.

Позиции с ценами и наличием - в разделе уличных светодиодных модулей, а как выбирается сам модуль, разобрано в статье про светодиодный модуль.

Сколько символов помещается на строку?

Зависит от разрешения и высоты шрифта. Практический ориентир: на строке высотой 16 точек читаемый шрифт занимает 7-8 точек по ширине на символ, на высоте 32 точки - около 16. То есть на строку 192 × 32 точки помещается примерно 12 символов крупным шрифтом в одну линию либо вдвое больше мелким в две линии.

Это и есть причина, по которой строку не делают короткой: «Открыто с 9:00 до 21:00» - это 23 символа, и на трёх модулях в один ряд такой текст поместится только бегущим: статично он туда не влезет. Если сообщение должно висеть неподвижно, длину закладывают с запасом.

Высота решает не меньше длины: одна линия модулей - это только текст, две - уже текст плюс время или температура отдельной строкой.

Какой шаг пикселя брать?

По расстоянию, с которого читают. Ориентир тот же, что и для экрана: минимальная комфортная дистанция в метрах примерно равна шагу пикселя в миллиметрах. Вывеску над входом читают с 8-12 метров - там достаточно P10, самого распространённого шага для строк. Витринную строку, на которую смотрят с двух метров, делают мельче.

Экономика здесь работает против мелкого шага: чем мельче шаг, тем больше светодиодов на ту же площадь и тем дороже метр. Для текста мелкий шаг почти всегда лишний - буквы читаются и на P10. Подробный разбор с таблицей дистанций - в статье про шаг пикселя.

Сколько блоков питания заложить?

По тому же правилу, что и для экрана: один блок на восемь модулей, с проверкой по мощности и запасом 25 процентов, а из двух чисел берётся большее. Питание - вторая по величине статья сметы после модулей, и экономить на нём бессмысленно: блок, работающий на пределе, греется и стареет быстрее.

Для строки 1920 × 320 из двенадцати модулей: по модулям 12 / 8 = 1,5, округляем до 2. По мощности - площадь 0,61 м², уличное полотно на максимуме берёт около 750 Вт на квадратный метр, это 460 Вт; делим на 300 Вт и на коэффициент 1,25, получаем 1,23, округляем до 2. Итог - два блока на 300 Вт.

Для короткой строки 960 × 160 из трёх модулей хватает одного блока на 200 Вт: и по модулям, и по мощности выходит единица. Полная методика с формулами - в статье про расчёт блока питания.

Важно. Модулям нужны блоки на 5 В. Блок на 12 вольт, который часто лежит дома от светодиодной ленты, выведет модуль из строя мгновенно.

Чем управляют бегущей строкой?

Текстовым контроллером - это отдельный класс устройств, не имеющий отношения к видеокартам экранов. Он принимает текст с компьютера или телефона, хранит его в собственной памяти и крутит по кругу сам, без постоянно подключённого источника сигнала. Именно поэтому строка стоит недорого: видеотракт ей не нужен.

Полноценный экран управляется иначе: отправляющая карта принимает видеосигнал и раздаёт его на приёмные карты, которые стоят внутри полотна. Такой комплект начинается от 11 611 ₽ за карту MSD 300 и растёт дальше - для текстовой строки это избыточно. Устройство тракта разобрано в статье про приёмные и отправляющие карты.

Скажем прямо: текстовых контроллеров строк у нас в каталоге нет. Мы поставляем модули, питание и оборудование для видеоэкранов. Контроллер строки придётся покупать отдельно, и это нормально - он недорогой относительно остального комплекта.

Во что обходится комплект?

Считаем по нашим позициям на 31.07.2026 - это модули и питание, без контроллера, корпуса и работ. Цены и наличие подтверждает менеджер: позиции с поставки уходят быстро. Порядок сумм даёт понять главное - бегущая строка своими руками обходится в разы дешевле готового решения под ключ, и основная часть денег уходит на модули.

Комплектующие двух типовых строк по каталогу PixelPic, 31.07.2026.

Сверх этого понадобятся текстовый контроллер, корпус или профиль с защитным стеклом, кабель питания и крепёж. Для уличной строки корпус обязателен: модули сами по себе не герметичны с тыльной стороны.

Для сравнения: тот же размер как полноценный видеоэкран потребует ещё приёмную карту и отправляющую - это плюс двадцать с лишним тысяч, и смысла в них нет, пока вы показываете текст.

Можно ли собрать бегущую строку самому?

Да, если строка интерьерная или висит невысоко, а электрику вы делаете аккуратно. Сборка сводится к четырём шагам: собрать модули в раму, соединить их шлейфами по порядку, подключить питание 5 В группами и подключить контроллер. Модули стыкуются магнитами или винтами, шлейфы идут в комплекте с модулями.

Что должно насторожить и остановить: строка выше человеческого роста, уличный монтаж на фасаде, подключение к сети без отдельного автомата. Работа на высоте и электрика 220 В - это к специалисту. Что происходит при монтаже на объекте, разобрано в статье про монтаж светодиодного экрана.

Ещё одна вещь, о которой узнают поздно: наружная реклама и вывески во многих городах согласуются, а в исторической застройке требования жёстче. Уточнять это стоит до заказа комплектующих.

Что чаще всего идёт не так?

Пять ошибок повторяются почти у всех, кто собирает строку впервые, и все пять стоят денег: две из них выводят модули из строя сразу, ещё три - заставляют переделывать готовую вывеску. Каждую из них проще предупредить на этапе расчёта, чем исправлять после сборки и монтажа.

1. Считают только модули. Питание, контроллер, корпус и крепёж добавляют к смете столько же, сколько стоят сами модули.
2. Берут блок на 12 В. Модулям нужно 5 В, ошибка выводит их из строя сразу.
3. Экономят на длине. Текст не влезает, и статичное сообщение приходится пускать бегущим - читаемость падает.
4. Мелкий шаг для дальнего расстояния. Переплата вдвое там, где P10 читается прекрасно.
5. Уличная строка без корпуса. Тыльная сторона модуля не герметична, влага убивает электронику за сезон.

Если строка уже собрана и часть модулей погасла, порядок проверки - в статье про диагностику неисправностей.
