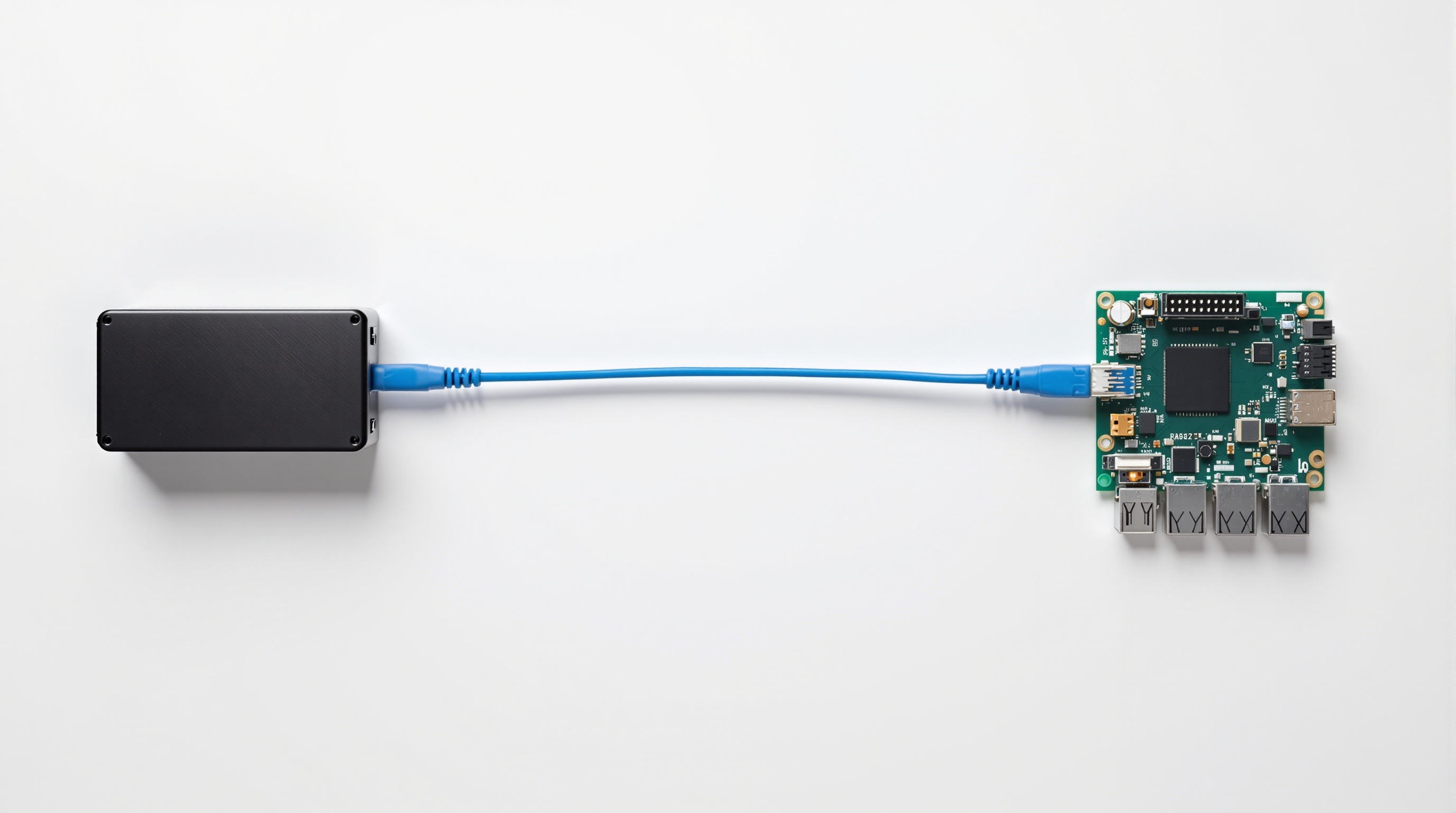

Управление LED-экраном строится на двух устройствах: отправляющая карта (контроллер) забирает изображение с компьютера или плеера и раздаёт его по гигабитному Ethernet, а приемная карта Novastar - по одной на участок экрана - принимает свою часть картинки и выводит её на модули через шлейфы. Обе группы настраиваются одной программой NovaLCT.
Как сигнал идёт от компьютера к модулям через карты Novastar?
Тракт сигнала LED-экрана: источник (ПК, плеер) → отправляющая карта → кабель Cat5e/Cat6 → приёмные карты → HUB-шлейфы → модули. Каждое звено отвечает за свой кусок работы: контроллер - за весь экран, приёмная карта - за свой участок, шлейф - за цепочку модулей. Поэтому диагностика всегда идёт по тракту: если не светится участок - смотрят карту, если полоса - шлейф.
Что делает отправляющая карта (контроллер)?
Отправляющая карта, она же контроллер или передающая карта, принимает видеосигнал (DVI, HDMI, у старших моделей DisplayPort), нарезает его на потоки и раздаёт по портам Ethernet. Ёмкость контроллера определяется числом портов: в расчётах нашего 3D-конструктора один гигабитный порт ведёт до ~650 тысяч пикселей. Все контроллеры в каталоге контроллеров Novastar работают в синхронном режиме и настраиваются через NovaLCT. Когда тракт собран и настроен, контент на полотно выводят отдельной программой - разбор в статье про настройку ViPlex Express.
Часть линейки контроллеров Novastar из каталога PixelPic; входы и вывод - по характеристикам позиций каталога на 06.07.2026. Где число портов в характеристике не указано, уточняйте его в карточке товара.
| Контроллер | Видеовходы | Вывод на экран |
|---|---|---|
| MSD 300 | DVI | Ethernet |
| MCTRL 300 | DVI | Ethernet ×2 |
| MSD 600 | DVI, HDMI | Ethernet ×4 |
| MCTRL 600 | DVI, HDMI | Ethernet |
| MCTRL 700 | DVI, HDMI | Ethernet ×6 |
| MCTRL 4K | DP 1.2, DVI-D, HDMI 2.0 | Ethernet |
Что делает приёмная карта?
Приёмная карта (ресивер) стоит внутри экрана - в кабинете или на каркасе - и превращает поток из Ethernet-кабеля в сигналы для конкретных модулей через HUB-разъёмы и плоские шлейфы. В неё загружается файл конфигурации модуля: он говорит карте, какой тип модуля подключён, с каким сканом и частотой. Как загрузить файл - в статье настройка NovaLCT: первый запуск, определение - в глоссарии, карточка «приёмная карта».
Сколько карт нужно экрану?
Правила расчёта из движка конструктора: приёмная карта - одна на кабинет, при модульной сборке - одна на ~1,5 м² полотна; контроллер - один, пока хватает портов и общей ёмкости (~650 тысяч пикселей на порт). Пример: интерьерный экран 2×1 м с шагом P2.5 - это 294 912 пикселей, то есть 2 приёмные карты и один контроллер начального уровня с запасом.
Какие карты Novastar есть в каталоге?
В каталоге приёмных карт Novastar на 06.07.2026 - 12 моделей двух семейств: компактные A-серии (A5s Plus, A7s Plus, A8s-N, A10s Pro) и MRV/NV-серии (MRV208-N, MRV412-N, MRV416, MRV432, MRV532, NV3210 и другие). Все - синхронные, с настройкой через NovaLCT и гарантией производителя 2 года у большинства позиций. Совместимость карты с модулем определяет файл конфигурации - запрашивайте его у поставщика модулей вместе с заказом.
Важно. Число портов Ethernet и максимальная ёмкость конкретной модели - в характеристиках позиции каталога. Для нестандартных экранов (высокая частота кадров, большие разрешения) подбор контроллера стоит проверить со специалистом.
Частые вопросы
Частые вопросы
Чем приёмная карта отличается от контроллера?
Можно ли обойтись без контроллера?
Как выбрать между A-серией и MRV-серией приёмных карт?
Источники
- Каталог PixelPic: 12 приёмных карт и 10 контроллеров Novastar, характеристики позиций (видеовходы, режим работы, ПО NovaLCT, гарантия) на 06.07.2026.
- Расчётный движок конструктора PixelPic: ~650 тыс. пикселей на гигабитный порт, приёмная карта на кабинет или ~1,5 м².
- Арифметика примера: (1920 / 2,5) × (960 / 2,5) = 768 × 384 = 294 912 пикселей.
