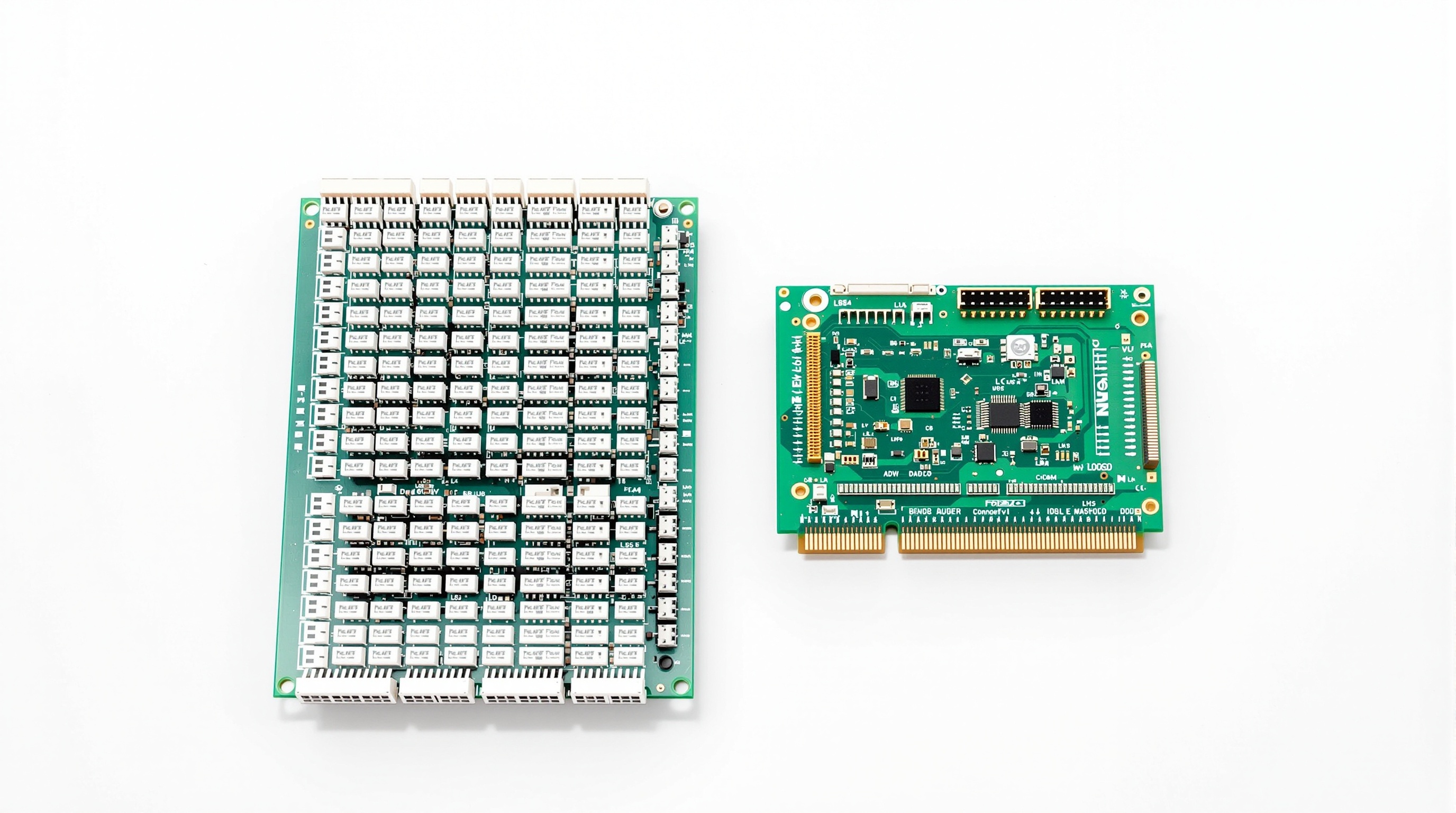

Серия Novastar MRV и A-серия различаются не мощностью, а способом подключения модулей. У карт Novastar MRV и NV разъёмы для шлейфов стоят прямо на плате - шлейф идёт из модуля в карту напрямую. У A-серии разъёмов для модулей нет вообще: карта стыкуется с отдельной hub-платой, а уже та разводит сигнал по шлейфам. Отсюда и правило выбора: под готовый кабинет с hub-платой берут A-серию, под самостоятельную сборку из модулей - MRV или NV.
По нагрузке семейства пересекаются: MRV532 тянет столько же, сколько A7s Plus. Так что вопрос «какая серия мощнее» смысла не имеет - разница в конструктиве. Чем различаются модели внутри A-серии, разобрано отдельно в статье про приёмные карты Novastar A5s, A7s и A8s.
Чем серия Novastar MRV отличается от A-серии?
Тем, куда физически втыкается шлейф от модуля. Это ключевой вопрос совместимости: карту не той серии в вашу сборку просто не поставить.
Карты Novastar MRV и NV несут разъёмы на себе. MRV416, например, - это 16 разъёмов HUB75E прямо на плате. Вы берёте шлейф от модуля и втыкаете его в карту. Карта при этом крупная: разъёмы занимают место.
A-серия устроена иначе. Плата компактная, 70 × 45 мм, и вместо HUB-разъёмов у неё два высокоплотных разъёма JH1 и JH2 - ими карта садится на hub-плату кабинета. Тип HUB-интерфейса задаёт уже hub-плата, а не карта. Поэтому в спецификациях A-серии тип HUB не указан вообще: его там нет.
Практический вывод:
- Собираете экран из модулей на своём каркасе - нужна карта с разъёмами, то есть MRV или NV.
- Ставите готовые кабинеты - смотрите, что стоит внутри. Если в кабинете есть hub-плата под A-серию, берите A-серию; если шлейфы идут напрямую - MRV или NV.
- Меняете сгоревшую карту в готовом экране - серию менять нельзя, ставится такая же.
Что такое кабинет и hub-плата, разобрано в глоссарии: кабинет, приёмная карта.
Сколько пикселей тянет каждая карта Novastar MRV?
Разброс большой - от 512×384 до 512×512, и почти у каждой модели цифра действительна при определённых условиях. Ниже - то, что заявлено в спецификациях производителя.
Данные из спецификаций Novastar. Пустая ячейка означает, что в найденных документах разбивки нет - не выдумываем.
| Модель | Нагрузка при PWM-драйверах | При обычных драйверах | Разъёмы | Групп данных |
|---|---|---|---|---|
| MRV208-N | 512×512 (8 бит) | 512×384 (8 бит) | 8 × HUB75E | 16 |
| MRV412 | 512×512 | - | 12 × HUB75E | 24 |
| MRV412-N | 512×512 | - | HUB75E | 24 |
| MRV416 | 512×384 | 384×384 | 16 × HUB75E | 32 |
| MRV432 | 512×512 | 512×384 | 8 × HUB320 | 32 / 64 |
| MRV532 | 512×512 (8 бит) | 512×384 (10-12 бит) | 10 × HUB320F | до 40 |
| NV3210 | - | - | 10 × HUB320F | до 40 |
Две оговорки, без которых таблица вводит в заблуждение.
Первая: у MRV208-N заявленные 512×512 действительны при работе с контроллерами серии M3. С другим контроллером цифра будет иной, и её надо смотреть отдельно.
Вторая: у MRV532 512×512 - это для 8-битного источника, а на 10 и 12 битах карта тянет 512×384. Это та же ловушка, что и в A-серии: паспортная цифра относится к лучшему случаю. Подробно механика разобрана в статье про A5s, A7s и A8s.
Что означают вторые названия - DH418, DH7512, DH7516?
Это те же карты под другим обозначением. Novastar перевела часть линейки MRV на индексы DH, и какое-то время карты продаются с двойным названием - поэтому в каталоге они и стоят парами.
| Название в каталоге | Второе обозначение |
|---|---|
| MRV208-N | DH418-N |
| MRV412-N | DH7512-N |
| MRV416 | DH7516 |
| MRV416-N | DH7516-N |
| NV7512 | MRV412 |
Что с этим делать на практике: при заказе называйте оба обозначения или сверяйте по артикулу. Если поставщик прислал карту с «незнакомым» названием, это может быть та же модель под новым индексом - а может и не быть.
Чем MRV416 отличается от MRV416-N?
Буква N означает следующую ревизию карты. По найденным документам разница по нагрузке между MRV416 и MRV416-N не заявлена: меняется поколение платы, паспортная ёмкость остаётся прежней.
Важнее другое, и это правило работает для всей линейки: ревизии не смешивают в одном экране. У разных ревизий свои прошивки и свои файлы конфигурации, поэтому докупить MRV416-N на замену сгоревшей MRV416 и рассчитывать, что экран соберётся, нельзя.
То же касается пары MRV208-1 и MRV208-N: старая MRV208-1 несла 256×256, новая MRV208-N - принципиально больше. Названия похожи, карты разные.
HUB75E или HUB320 - что это меняет?
Тип HUB-разъёма определяет, какой шлейф в него войдёт и сколько сигнальных линий он несёт. Разъёмы разной серии между собой не совместимы: карту с HUB320 к модулям под HUB75E напрямую не подключить.
- HUB75E - самый распространённый вариант: на каждом разъёме две группы цветовых линий (R1G1B1 и R2G2B2) и пять линий выбора строк. Его несут MRV208-N, MRV412, MRV412-N и MRV416.
- HUB320 и HUB320F - более плотный интерфейс, больше групп данных на разъём. Стоит на MRV432, MRV532 и NV3210.
Перед покупкой посмотрите, какой разъём на шлейфе ваших модулей. Это первое, что нужно проверить, - раньше нагрузки и раньше цены.
Какую карту брать под вашу сборку?
Под модульную сборку своими руками - MRV416 или MRV208-N, под плотную разводку и много данных - MRV532 или MRV432, под готовый кабинет с hub-платой - A-серию.
Цены каталога PixelPic на 06.07.2026; наличие и финальную цену подтверждает менеджер.
| Карта | Цена | Когда её берут |
|---|---|---|
| MRV416 (DH7516) | 1 560 ₽ | базовая сборка на HUB75E, 16 разъёмов под шлейфы |
| MRV208-N (DH418-N) | 1 573 ₽ | компактнее, 8 разъёмов, для небольших экранов |
| MRV432 | 1 798 ₽ | HUB320, когда нужен запас по группам данных |
| MRV412-N / NV7512 | 1 873 ₽ | 12 разъёмов HUB75E, средний вариант |
| NV3210 | 1 873 ₽ | HUB320F, есть управление цветом, 18bit+ и HDR |
| MRV416-N (DH7516-N) | 2 023 ₽ | актуальная ревизия MRV416 |
| MRV532 | 2 097 ₽ | максимум по группам данных в семействе |
Весь раздел - в каталоге приёмных карт Novastar: 12 моделей двух семейств, все синхронные, настраиваются в NovaLCT, гарантия 2 года у большинства позиций. Полная линейка оборудования - на странице бренда Novastar.
Сколько карт нужно экрану?
По одной на кабинет, а при модульной сборке - примерно одна на 1,5 м² полотна. Это правило одинаково для обеих серий: количество считается от геометрии экрана, а не от модели карты.
Посчитать под свой размер можно в 3D-конструкторе - он выдаст количество карт, блоков питания и модулей вместе со сметой. Конкретную модель карты выбираете вы: конструктор не знает, какие разъёмы на ваших модулях. Подробный разбор тракта сигнала - в статье про приёмные и отправляющие карты Novastar.
