ViPlex Express: как залить контент на светодиодный экран

ViPlex Express - программа Novastar для Windows, которой контент выводят на светодиодный экран. У неё два режима работы, и нужный определяется тем, как собран ваш экран. Если картинку гонит компьютер через отправляющую карту - это режим Studio. Если контент заливается в плеер и крутится без компьютера - режим Async. Ошибка на этом шаге и есть причина, по которой программа кажется нерабочей: список устройств пустой, хотя экран прямо перед вами и светится.

Если экран пока только считается, состав комплекта и цену удобно прикинуть в 3D-конструкторе - он подберёт совместимые модули, карты и блоки питания под ваш размер.

Что такое ViPlex Express и где его скачать?

ViPlex Express - программа для компьютера, в которой собирают программу показа из картинок, видео, текста и виджетов и выводят её на светодиодный экран или ЖК-панель. Документация Novastar описывает её как систему публикации контента для ПК, работающую в Windows. Дистрибутив лежит на официальной площадке производителя vnnox.com/download, ключ активации не требуется.

У программы две ветки документации, и это первый признак того, что режимы устроены по-разному: отдельное руководство на Studio Mode (версия 2.21.0) и отдельное на Async Mode (версия 3.0.0). Функции в них пересекаются лишь частично.

Какой режим вам нужен: Studio или Async?

Режим определяется тем, кто хранит контент и кто гонит сигнал на полотно. Компьютер во время показа работает как источник сигнала - значит Studio. Контент лежит в плеере, а компьютер нужен только чтобы этот контент туда отправить - значит Async. Разница не косметическая: в Studio выключенный компьютер гасит экран, в Async экран продолжает работать сам.

Сравнение режимов по документации Novastar (руководства Studio Mode V2.21.0 и Async Mode V3.0.0).

В руководстве Studio Mode подключение описано так: компьютер с установленным ViPlex Express соединяется с отправляющей картой и служит источником видеосигнала для светодиодного экрана; примером в документе приведена карта MCTRL4K. Второй вариант оттуда же - компьютер как источник для ЖК-панели.

Окно показа при этом выводится на дополнительный дисплей, а следить за картинкой можно на основном мониторе через функцию мониторинга экрана. Для синхронного экрана этим «дополнительным дисплеем» и оказывается само полотно: система видит его как второй монитор, подключённый через отправляющую карту. Такое объяснение механики - наше, в руководстве расписана только схема подключения.

Режим переключается в правом верхнем углу программы: пункт Working Mode, затем нужный режим. После смены программа перезапускается. При самом первом запуске она сама спрашивает режим окном Select Mode.

Чем ViPlex Express отличается от NovaLCT?

Это две разные программы Novastar под две разные задачи, и путают их постоянно. NovaLCT настраивает железо: грузит в приёмные карты файл конфигурации модуля, задаёт раскладку полотна и сохраняет параметры в память карт. ViPlex Express железо не трогает - он показывает контент на экране, который уже собран и настроен.

Порядок работы такой:

1. Собрать полотно и подключить тракт: контроллер, приёмные карты, модули.
2. Настроить железо в NovaLCT - до появления цельной картинки. Как это делается, разобрано в статье про настройку NovaLCT при первом запуске.
3. Показать контент через ViPlex Express.

Если картинка на полотне рассыпана на куски, перепутана местами или мерцает, ViPlex Express тут не поможет: это уровень раскладки и файла конфигурации, то есть NovaLCT. Как устроен сам тракт сигнала, описано в статье про приёмные и отправляющие карты.

Синхронный показ упирается в отправляющую карту: без неё компьютеру нечем отдать картинку на полотно. Какая модель нужна под ваш размер экрана, считается по пикселям и портам - разбор с формулами и таблицей моделей в статье как выбрать контроллер Novastar, а сами позиции с ценами и наличием - в каталоге контроллеров.

Что нужно установить до запуска?

Минимум по документации - Windows 7 SP1 64-бит, процессор уровня i5, 4 ГБ оперативной памяти и 60 ГБ на диске. Сверх этого нужны два пакета, без которых программа не установится или не запустится: .NET Framework 4.6.x и runtime-компоненты Visual C++ 2017. Сам дистрибутив берётся с официальной площадки Novastar. Четыре пункта, которые стоит проверить до установки:

1. Windows 7 SP1 64-бит или новее, процессор уровня i5, 4 ГБ оперативной памяти, 60 ГБ на диске. Это минимум из документации, одинаковый для обоих режимов.
2. .NET Framework 4.6.x - должен быть установлен заранее.
3. Visual C++ 2017 runtime, официальная сборка.
4. Дистрибутив ViPlex Express с vnnox.com/download.

На странице загрузки лежат сразу две ветки программы, и выбирать между ними нужно по своей системе: V4.1.0 собрана под Windows 10 64-бит (в описании указана совместимость с прошивками плееров TB от V4.7.4), V3.0.5 - под Windows 7 64-бит. Данные страницы загрузки на 30.07.2026. Покупка, лицензионный ключ и регистрация для скачивания не требуются.

Компьютер под показ лучше выделить отдельный. Дальше станет понятно почему: часть настроек Windows, которых требует документация, для рабочей машины не годится.

Как настроить Windows, чтобы показ не падал?

Документация Novastar отводит настройкам Windows отдельный раздел и требует привести девять пунктов к целевому состоянию. Это самая частая причина обрывов показа, которую не ищут: компьютер уходит в сон или перезагружается на обновлении и гасит экран вместе с собой. Целевые состояния ниже - из таблицы руководства Studio Mode; третий столбец с последствиями дописан нами, в самом руководстве он не расписан.

Настройки Windows под стабильный показ. Целевые состояния - по руководству Studio Mode V2.21.0, разд. 2.3.

Важно. Отключение брандмауэра, UAC и антивирусной службы допустимо на выделенном компьютере показа, который стоит за экраном и не используется для почты, документов и интернета. На рабочей машине так делать не нужно: вместо полного отключения брандмауэра достаточно разрешить программе входящие подключения.

Как подключиться к плееру Taurus?

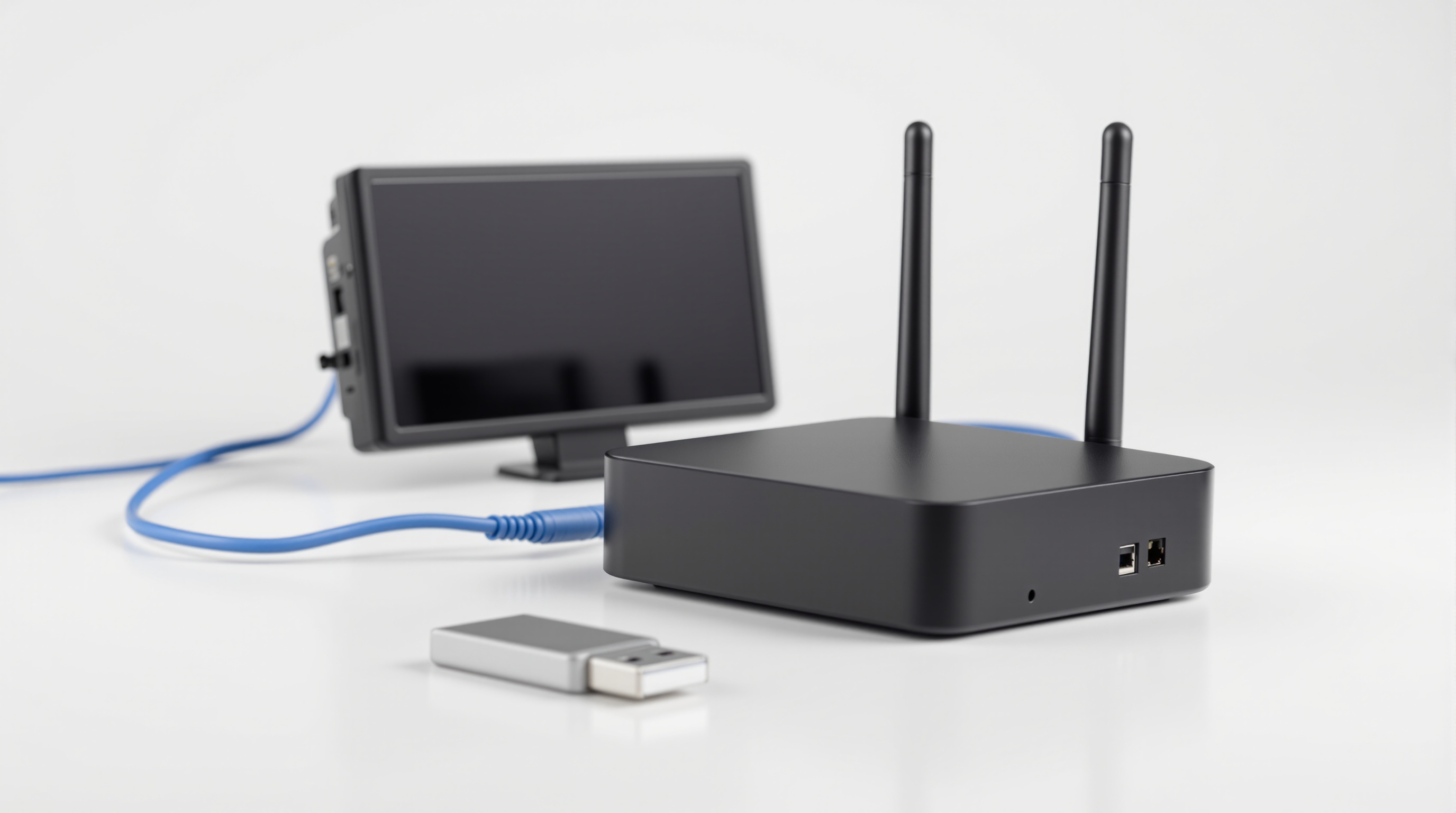

В асинхронном режиме программа сначала должна увидеть плеер, и способов подключения четыре: кабелем Ethernet напрямую, по встроенной точке доступа плеера, через общую проводную сеть и через общий Wi-Fi. Быстрее всего точка доступа: настраивать ничего не надо, имя сети собирается как AP плюс последние восемь цифр серийного номера, а пароль напечатан на наклейке устройства.

Порядок первого входа:

1. Подключиться к плееру любым из четырёх способов.
2. В списке экранов нажать обновление списка (Refresh).
3. Нажать подключение (Connect) у нужного плеера.
4. Ввести пароль пользователя admin.

Пароль по умолчанию зависит от прошивки. По руководству Async Mode V3.0.0: у серии Taurus и EMP400B с прошивкой ниже V4.6.0, а также у серии TU это 123456; у Taurus и EMP400B с V4.6.0 и новее, а также у серий NS и EMP200 это SN2008@+. Программа сама помечает слабый пароль значком и советует его сменить - совет стоит выполнить сразу, особенно если плеер смотрит в сеть объекта.

Два подводных камня, о которых знают только из документации:

• Порт 16600. Если его занял другой процесс, программа при запуске сообщит об этом. Пока порт не освободить и программу не перезапустить, плееры не подключатся.
• Смена двух паролей сразу. Если плеер подключён по своей точке доступа и менять пароль точки и пароль устройства одновременно, точка отвалится, плеер уйдёт в офлайн, и пароль устройства так и не сменится. Меняйте по кабелю.

Когда компьютер и плеер в разных подсетях, но пингуются, помогает поиск по адресу: в списке экранов есть поиск по конкретному IP или по диапазону.

Оговорка. Плееров серии Taurus в нашем каталоге нет - этот раздел справочный, для тех, у кого такой плеер уже стоит. Отправляющие карты MCTRL и MSD, на которых работает синхронный режим, в каталоге есть.

Как собрать программу показа?

Программа показа (в интерфейсе - solution) состоит из страниц, которые крутятся по кругу сверху вниз. На странице задаётся раскладка окон, в окна кладётся содержимое: картинки, видео, GIF, текст, цветной текст, часы, таймер, погода, RSS, поток или веб-страница. У каждой страницы своё время показа и свой период; если периоды пересекаются, страницы играют в порядке сверху вниз.

Сборка идёт так:

1. Создать программу показа и выбрать тип: обычный экран (Regular Screen) или сверхдлинный (Ultra-Long Screen). Для сверхдлинного сразу задаются разрешение, направление и число частей.
2. Выбрать готовый шаблон раскладки или задать свой: число окон, координаты, ширину и высоту.
3. Наполнить окна содержимым и выставить свойства каждого элемента.
4. Задать расписание страниц. Расписание одной страницы можно применить к остальным пакетно.
5. Посмотреть предпросмотр и сохранить.
6. Отправить результат: в асинхронном режиме программа публикуется на плеер, в Studio - запускается в окне показа.

Данные программ показа между режимами общие: собранное в асинхронном режиме появляется и в Studio. Размер окна показа в Studio задаётся вручную координатами, шириной и высотой либо параметром «как рабочий стол».

Как показывать контент без сети, с флешки?

Если на объекте нет сети, программа показа выгружается на USB-флешку прямо из ViPlex Express: флешка вставляется в плеер, и показ начинается. На один носитель можно выгрузить несколько программ показа, по умолчанию играет указанная. Способ рассчитан ровно на такие случаи - вывеска стоит там, где ни кабеля, ни устойчивого Wi-Fi нет, а контент надо менять руками раз в месяц.

Ограничений два, оба из руководства: программа показа должна содержать медиафайлы, и для сверхдлинных экранов USB-показ не поддерживается.

Почему видео не проигрывается?

Дело обычно в кодеке внутри файла: по расширению судить нельзя. Список поддерживаемых расширений широкий - mp4, avi, mkv, mov, ts, wmv, webm, mpeg и ещё несколько десятков. Но у контейнера AVI поддерживается только часть кодеков, и, например, AVI с кодеком DX50 или MP4V не пойдёт. Документация в этом случае советует одно: конвертировать файл в MP4.

Второе ограничение - размер окна показа: до 3840 точек по ширине и до 2160 по высоте. При нарезке картинки на части их не может быть больше восьми по горизонтали и восьми по вертикали.

Если ролик тяжёлый и дёргается на плеере, причина обычно в битрейте и разрешении самого файла: плеер декодирует его своими силами, и запас у него ограничен характеристиками модели.

Что ещё умеет асинхронный режим?

В асинхронном режиме программа управляет плеером целиком, и заливка контента - лишь часть возможностей. Яркость настраивается вручную или правилами: по расписанию и автоматически. Время синхронизируется четырьмя способами - вручную, по GPS, по NTP-серверу и по радиоканалу. Экран включается и выключается по расписанию, плеер перезагружается по расписанию.

Что ещё есть в разделе управления:

• громкость в реальном времени и переключение источника видеосигнала, в том числе по расписанию и с приоритетом HDMI;
• цветовая температура и мониторинг состояния;
• журналы показа с выгрузкой - готовый ответ на вопрос рекламодателя, крутился ли его ролик;
• управление шрифтами, настройка проводной, беспроводной и мобильной сети;
• обновление прошивки плеера по сети или из файла;
• управление питанием по тегам и работа с датчиками;
• мозаика из нескольких экранов: экраны должны быть одного разрешения, соединены по HDMI по порядку, а программа показа публикуется на стартовый экран.

Что проверить, если связь с плеером обрывается?

Почти все обрывы сводятся к четырём причинам, и проверять их удобно в этом порядке. Сеть: компьютер и плеер в разных подсетях или плеер не получил адрес. Порт: 16600 занят другим процессом. Пароль: он разный для разных прошивок, а после одновременной смены двух паролей плеер уходит в офлайн. Настройки Windows: сон и обновления гасят показ вместе с компьютером.

Типовые проблемы подключения и показа. Диагностика идёт от сети к программе.

Оговорка. Названия пунктов меню приведены по англоязычному интерфейсу; в разных версиях программы формулировки немного отличаются. Разбор опирается на руководства Studio Mode V2.21.0 и Async Mode V3.0.0, а на странице загрузки на 30.07.2026 лежат сборки V4.1.0 и V3.0.5 - расположение части пунктов там могло измениться.
