Как выбрать контроллер Novastar под свой LED-экран

Контроллер Novastar подбирается по двум числам: сколько всего пикселей в экране и сколько гигабитных портов нужно, чтобы их раздать. Один порт ведёт примерно 650 тысяч пикселей, ёмкость самого контроллера ограничена отдельно. Узким местом чаще оказываются именно порты: пикселей контроллер тянет достаточно, а разъёмов на задней панели не хватает.

Посчитать под свой размер можно в 3D-конструкторе - он выдаст количество модулей, карт и блоков питания со сметой. Ниже разберём саму логику, чтобы цифры расчёта были понятны. Как устроен тракт сигнала целиком, разобрано в статье про приёмные и отправляющие карты Novastar.

Что ограничивает контроллер Novastar: пиксели или порты?

И то и другое, причём проверять надо оба ограничения. Контроллер не подходит, если экран превышает хотя бы одно из них.

Ограничение по пикселям - это сколько всего точек контроллер способен обработать. У начальных моделей это порядка 1,3 миллиона пикселей, у среднего класса - около 2,3 миллиона.

Ограничение по портам - сколько гигабитных выходов Ethernet на корпусе. Один такой порт уверенно ведёт около 650 тысяч пикселей. Цифра не круглая: она получена из практики, при загрузке порта примерно на 94 % от теоретического предела.

Считать надо оба числа, потому что они не связаны напрямую. Бывает контроллер с большой общей ёмкостью и двумя портами - и на широком экране он упрётся в порты раньше, чем в пиксели.

Как посчитать количество пикселей в экране?

Разрешение экрана считается делением размера на шаг пикселя, а общее число точек - перемножением сторон. Формула простая: ширина в миллиметрах делится на шаг, высота делится на шаг, результаты перемножаются.

Три примера:

Что означает разрешение и почему оно зависит от шага, разобрано в статье какой шаг пикселя выбрать.

Сколько портов понадобится вашему экрану?

Делим общее число пикселей на 650 тысяч и округляем вверх. Это минимум портов, которые должны быть задействованы.

По тем же трём примерам:

Третий пример показывает, где проходит граница: 4,5 миллиона пикселей не помещаются в один контроллер среднего класса, значит нужны два - либо один старший, рассчитанный на такой объём.

Обратите внимание на второй пример: пикселей всего 666 тысяч, но одного порта уже не хватает - нужен контроллер минимум с двумя выходами.

Чем отправляющая карта MSD отличается от внешнего блока MCTRL?

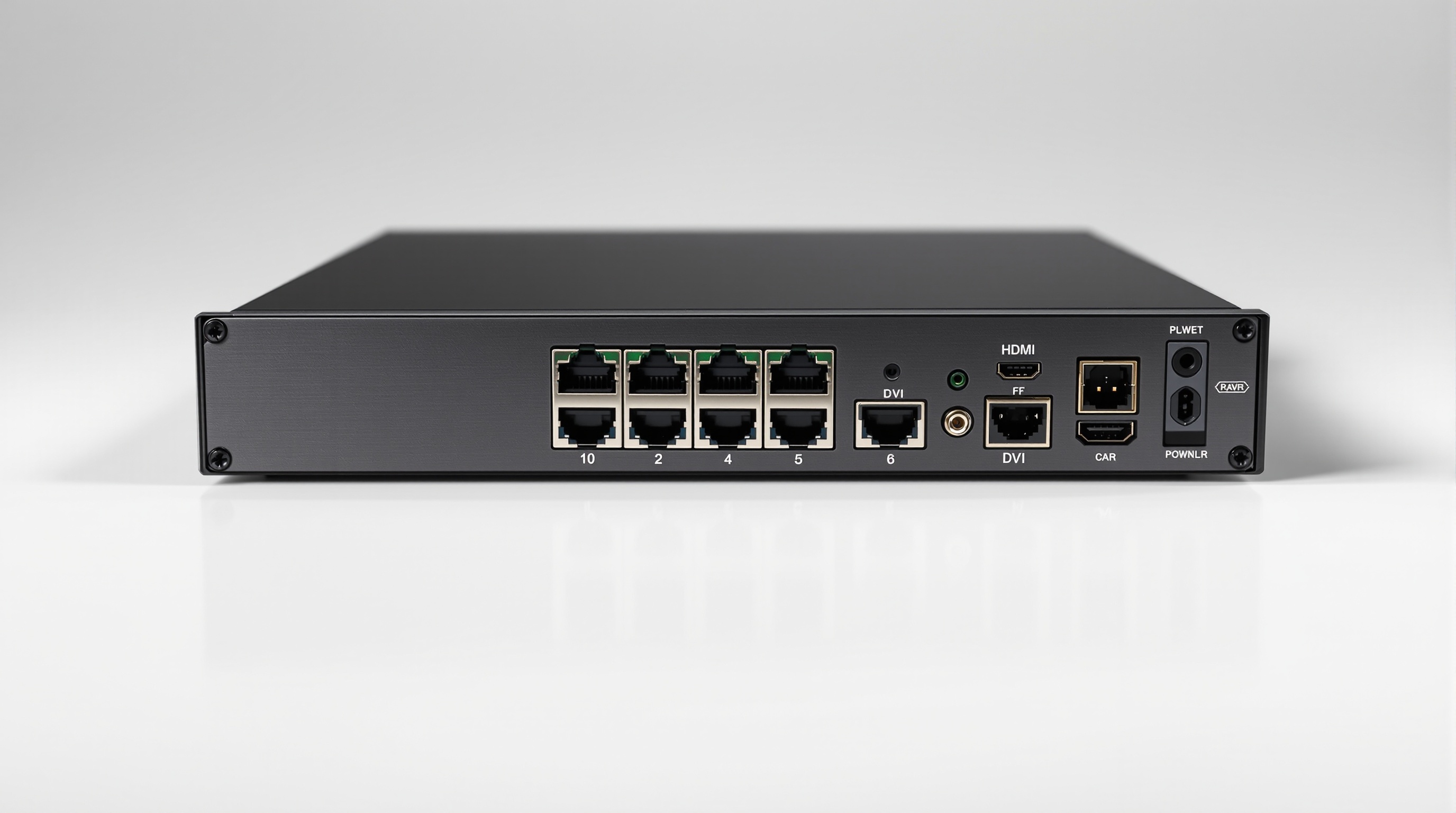

Формой, а не функцией. Любой контроллер Novastar относится к одному из двух видов: MSD - это плата, которая ставится внутрь компьютера, а MCTRL - самостоятельный блок в корпусе, который подключается к источнику кабелем и работает без компьютера-носителя.

Что из этого следует на практике:

• MSD подходит, когда экраном управляет стационарный компьютер и вскрывать его не проблема. Плата занимает слот и питается от того же компьютера.
• MCTRL удобнее, когда источник меняется, оборудование ездит между площадками или компьютера рядом нет. Блок можно переставить, не разбирая систему.

По ёмкости пары сопоставимы. MSD 300 и MCTRL 300 - оба на 1,3 миллиона пикселей и два порта. MSD 600 и MCTRL 600 - оба класса 2,3 миллиона. То есть выбор между платой и блоком - это вопрос удобства монтажа, а не мощности.

Какие контроллеры Novastar есть в каталоге?

Десять моделей, от начальных до профессиональных. Цены каталога PixelPic на 06.07.2026; наличие и финальную цену подтверждает менеджер.

Ёмкость и число портов - по спецификациям производителя. Прочерк означает, что в характеристиках позиции каталога параметр не указан и уточняется у менеджера.

Разброс цен здесь больше, чем в любом другом разделе: от 11 тысяч до почти 400 тысяч рублей. Поэтому подбор контроллера - тот случай, где расчёт окупается сразу: разница между достаточной и избыточной моделью составляет десятки тысяч рублей.

Весь раздел - в каталоге контроллеров Novastar, полная линейка оборудования - на странице бренда Novastar.

Какой контроллер Novastar под какой экран?

Ориентир по размеру и задаче, при типовом шаге пикселя:

• До 650 тысяч пикселей - вывеска, небольшой экран в помещении. Хватает MSD 300 или MCTRL 300: два порта, 1,3 миллиона запаса.
• До 2,3 миллиона пикселей - экран в зале, витрина, небольшой уличный экран. Класс MSD 600 и MCTRL 600. Если экран широкий и портов нужно много - MCTRL 700 с шестью выходами при той же цене, что MCTRL 600.
• Свыше 2,3 миллиона - крупные экраны и медиафасады. Либо несколько контроллеров, либо старшие модели: MCTRL 4K держит 4096 × 2160 и принимает DisplayPort и HDMI 2.0.
• Особые задачи - HDR, произвольный поворот изображения, работа со студийным контентом. Это уровень MCTRL 660 PRO и MCTRL R5, и подбор здесь стоит согласовать со специалистом.

Закладывайте запас. Отраслевая рекомендация - не меньше 20 % сверх текущей потребности: экран чаще расширяют, чем уменьшают, а менять контроллер дороже, чем взять его сразу с запасом.

Когда одного контроллера не хватает?

Один контроллер Novastar перестаёт справляться в двух случаях: экран превышает ёмкость модели по пикселям либо портов на корпусе меньше расчётного числа. Тогда ставят несколько контроллеров и делят экран на зоны.

Второй случай встречается чаще: широкий экран с небольшой высотой набирает портов быстрее, чем пикселей. Здесь помогает правило раскладки - грузить больше пикселей в высоту, чем в ширину: частота обновления при росте по горизонтали проседает сильнее.

Модель приёмных карт на выбор контроллера не влияет: карты считаются отдельно, по одной на кабинет или примерно на 1,5 м² полотна. Как выбрать саму карту - в статьях про A5s, A7s и A8s и про серии MRV и A.
