Novastar H5, VX600 и Taurus: чем отличаются линейки контроллеров

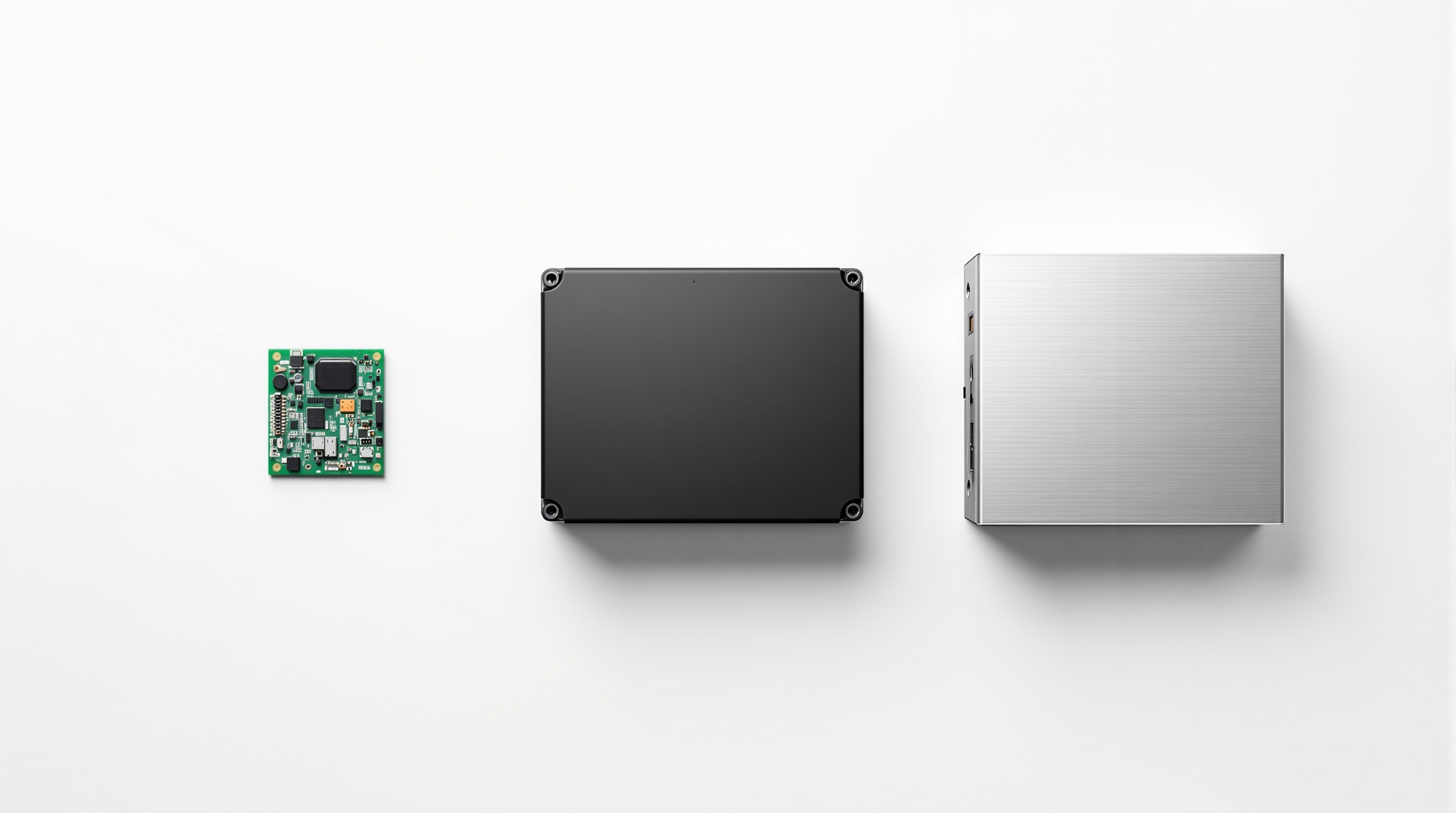

Под словом «контроллер Novastar» продаются устройства четырёх разных классов, и стоят они от одиннадцати тысяч рублей до нескольких сотен тысяч. Отправляющая карта MCTRL или MSD берёт готовую картинку и раздаёт её на приёмные карты экрана. VX600 добавляет к этому обработку изображения: масштабирование, слои, резервирование. H5 сшивает изображение из десятков источников на полотно диспетчерского зала. Taurus вообще не требует компьютера: контент лежит в его памяти и играет по расписанию.

Ошибка на этом уровне стоит дорого в обе стороны: можно купить процессор туда, где хватало карты, а можно взять карту и обнаружить, что экрану нужен второй источник сигнала. Посчитать комплект под свой размер экрана можно в 3D-конструкторе - он подберёт совместимые модули, карты и блоки питания.

Какие линейки контроллеров есть у Novastar?

Четыре, и различаются они по тому, сколько работы устройство делает с изображением. Карта только передаёт, процессор обрабатывает и передаёт, сплайсер собирает картинку из множества источников, плеер хранит контент и играет его сам. Цена растёт в том же порядке, и вместе с ней растёт класс задач.

Четыре линейки Novastar по классам задач. Характеристики - по спецификациям производителя, версии документов указаны в источниках.

Дальше по разделам разберём каждый класс: что он делает и по какому признаку понять, что нужен именно он.

Что делает отправляющая карта MCTRL или MSD?

Отправляющая карта принимает готовый видеосигнал по DVI или HDMI и раздаёт его по витой паре на приёмные карты, которые стоят в кабинетах экрана. Своей обработки изображения у неё нет: что подали на вход, то и уходит на полотно. Форма бывает двух видов - плата MSD внутрь компьютера и внешний блок MCTRL в корпусе.

Ограничений у карты два, и проверять надо оба: сколько всего пикселей она тянет и сколько на ней гигабитных портов. Один порт уверенно ведёт около 650 тысяч пикселей, а ёмкость самой карты ограничена отдельно. Формулы и расчёт на трёх размерах экрана - в статье как выбрать контроллер Novastar.

Карты хватает, когда источник сигнала один и картинку не надо ни резать, ни масштабировать: компьютер или медиаплеер отдаёт готовое изображение нужного разрешения. Это самый частый случай на вывесках, экранах в залах и фасадах с внешним источником.

Чем VX600 отличается от отправляющей карты?

VX600 объединяет в одном корпусе видеопроцессор и контроллер. По спецификации производителя он тянет до 3,9 млн пикселей при максимуме 10 240 точек в ширину и 8192 в высоту, отдаёт сигнал через шесть гигабитных портов и два оптических выхода. Отправляющая карта столько не умеет: она передаёт сигнал и не трогает изображение.

Что даёт обработка на практике:

• плавное масштабирование выхода - источник с разрешением 1920 x 1080 растягивается на полотно нестандартного размера без ступенек;
• три режима работы - Video Controller, Fiber Converter и Bypass; в режиме Bypass с включённой низкой задержкой задержка от входа до приёмной карты падает до 20 строк, и это то, ради чего процессор берут на сцену;
• резервирование трёх видов - между устройствами, между портами Ethernet и между источниками сигнала;
• оптика - выход OPT 1 дублирует все шесть портов, OPT 2 дублирует или резервирует их, что позволяет унести экран от аппаратной на сотни метров;
• каскад до четырёх устройств для сшивки одного изображения;
• HDMI для мониторинга - оператор видит на отдельном мониторе то, что уходит на полотно.

Признак, по которому понятно, что карты уже мало: на экран идёт больше одного источника, или картинку нужно масштабировать, или мероприятие нельзя прерывать и нужен горячий резерв. До этого момента разница между картой и процессором - это разница в цене без выигрыша.

Полотно в любом случае собирается из модулей, приёмных карт и блоков питания: позиции с ценами и наличием - в каталоге, а как устроен весь тракт сигнала - в статье про приёмные и отправляющие карты.

Что такое Novastar H5 и кому он нужен?

Novastar H5 - видеосплайсер, то есть устройство, которое собирает одно изображение из множества входных сигналов и раздаёт его на большое полотно. Производитель описывает серию как новое поколение сплайсеров, рассчитанное на экраны мелкого шага. Работать H5 умеет в двух ролях: как процессор со встроенным управлением экраном и как чистый сплайсер.

Главное отличие от VX - модульность. Корпус высотой 5U, в него ставится до 10 входных карт (до 40 входных каналов) и до 3 выходных карт (до 12 каналов). Карты меняются на горячую, без выключения остального. Входы поддерживаются любые промышленные: HDMI, DVI, DisplayPort, VGA, CVBS, SDI и IP, с обработкой 10-битного видео и поддержкой 4K.

Ёмкость зависит от того, какие выходные карты вы поставили:

Максимальная ёмкость H5 по типам выходных карт, спецификация V1.14.0.

Для сравнения: экран 6 x 3 метра с шагом P2 - это 4,5 млн пикселей. То есть даже младшая конфигурация H5 рассчитана на площади, которые на порядок больше типового медиафасада.

Отдельная особенность, о которой редко пишут: H5 управляется через браузер. Производитель называет это архитектурой B/S - приложение ставить не нужно, зайти можно с Windows, Mac, iOS, Android или Linux, и несколько операторов работают одновременно. Прошивка обновляется тоже через веб-интерфейс.

Кому это нужно: диспетчерским залам, студиям вещания, ситуационным центрам, крупным арендным площадкам - словом, туда, где на одно полотно выводят десятки источников и где простой недопустим. Питание у устройства 400 Вт, второй блок питания идёт опцией - показательная деталь, она говорит о классе объектов больше, чем список функций.

Зачем нужен плеер Taurus TB1 или TB2?

Плеер серии Taurus снимает необходимость держать рядом с экраном компьютер. Контент заливается в его память и играет по расписанию сам: экран включается утром, крутит ролики и объявления, вечером гаснет. Компьютер нужен один раз, чтобы отправить туда программу показа, и дальше его можно унести. Для уличной вывески или сети табло это решает главную эксплуатационную проблему - охрану и питание компьютера на объекте.

Модели нового поколения различаются ёмкостью и числом портов: TB30 - 0,65 млн пикселей и один порт RJ45, TB50 - 1,3 млн и два порта, TB60 - 2,3 млн и четыре порта. Работают на Android, поддерживают 4K при 60 кадрах в секунду.

Управляется плеер программой ViPlex Express с компьютера, приложением ViPlex Handy с телефона или через облако. Как выглядит первое подключение, пароли по умолчанию и разбор обрывов связи - в статье про настройку ViPlex Express.

Синхронный или асинхронный экран: как понять, что у вас?

Проверьте одну вещь: погаснет ли экран, если выключить компьютер рядом с ним. Погаснет - система синхронная, картинку гонит компьютер через отправляющую карту или процессор. Продолжит работать - асинхронная, контент лежит в плеере. От этого зависит и выбор устройства, и то, какой программой вы будете им управлять.

Два сценария и что для них нужно.

Первый запуск синхронной системы - отдельная тема: там настраивается раскладка полотна и файл конфигурации модуля. Порядок действий разобран в статье про настройку NovaLCT.

Как посчитать нужную ёмкость контроллера?

Считают два числа и берут большее из ограничений. Первое - сколько всего пикселей в экране: ширина в миллиметрах делится на шаг пикселя, высота делится на шаг, результаты перемножаются. Второе - сколько нужно портов: общее число пикселей делится на 650 тысяч и округляется вверх.

Пример: вывеска 2 x 1 метр с шагом P2.5 - это 800 x 400 точек, то есть 320 тысяч пикселей и один порт. Экран 6 x 3 метра с шагом P2 - уже 4,5 млн пикселей и семь портов, и здесь один контроллер среднего класса не справится.

Дальше по этим двум числам подбирается класс устройства:

1. До 650 тысяч пикселей, один источник - отправляющая карта начального уровня.
2. До 2,3 млн пикселей, один источник - карта среднего класса.
3. До 3,9 млн пикселей, несколько источников или масштабирование - процессор уровня VX600.
4. Десятки миллионов пикселей, много входов, требование к резерву - сплайсер серии H.

Отраслевая рекомендация - закладывать не меньше 20 процентов запаса по ёмкости: экраны чаще расширяют, чем уменьшают, а менять контроллер дороже, чем сразу взять с запасом. Подробный расчёт с таблицей моделей - в статье как выбрать контроллер Novastar.

Что из этого есть в каталоге PixelPic?

В каталоге десять отправляющих карт Novastar: серии MSD и MCTRL, от MSD 300 за 11 611 ₽ до MCTRL 4K за 397 171 ₽ (цены на 30.07.2026, наличие и финальную цену подтверждает менеджер). Процессоров серии VX, сплайсеров серии H и плееров Taurus у нас нет.

Это осознанная граница ассортимента: карты MCTRL и MSD закрывают подавляющее большинство задач DIY-сборки и небольших коммерческих экранов, ради которых к нам приходят. Если по расчёту вам нужен сплайсер серии H, речь идёт о проектном оборудовании под конкретный объект, и подбирается оно вместе с интегратором.

Что до плееров Taurus: асинхронный сценарий закрывается и без них, если рядом с экраном есть компьютер. Разница здесь в удобстве эксплуатации: возможности самого полотна от этого не меняются.

Весь раздел - каталог контроллеров Novastar, полная линейка оборудования марки - на странице бренда Novastar.

Какие ошибки при выборе встречаются чаще всего?

Почти все ошибки подбора сводятся к трём: выбрали класс устройства по чужой спецификации, посчитали только пиксели и забыли про порты, не заложили запас на расширение экрана. Каждая из них обходится либо переплатой в разы, либо повторной закупкой. Таблица ниже собирает шесть типовых случаев и то, что нужно проверить до покупки.

Типовые ошибки подбора и чем они оборачиваются.

Отдельная частая история - выбор по чужой спецификации. Название модели из проекта соседнего объекта ничего не говорит о вашем: там могло быть двадцать источников сигнала и требование к резервированию, а у вас один компьютер и вывеска.

Оговорка. Характеристики приведены по спецификациям производителя тех версий, что указаны в источниках. Novastar регулярно обновляет линейки: перед покупкой сверяйтесь с актуальным документом на модель.
