Novastar MCTRL 600: какой экран тянет и что в паспорте

MCTRL 600 - отправляющая карта Novastar в отдельном корпусе: принимает картинку по DVI или HDMI и раздаёт её на приёмные карты экрана через четыре гигабитных порта. Предел одного устройства производитель задаёт как 1920 x 1200 точек при 60 Гц, то есть около 2,3 млн пикселей полотна. Каждый порт при этом ведёт до 650 тысяч пикселей.

Проверить свой размер можно прямо сейчас: разделите ширину и высоту экрана в миллиметрах на шаг пикселя, перемножьте - получите число точек. Дальше по статье разберём, что с этим числом делать. Готовую спецификацию под ваш размер выдаёт 3D-конструктор.

Что такое MCTRL600 и для чего он нужен?

Это независимый контроллер: коробка в корпусе 1U, которая стоит между источником сигнала и экраном. Компьютер или медиаплеер отдаёт ей готовое изображение, она нарезает его на потоки и рассылает по витой паре на приёмные карты в кабинетах полотна. Своей обработки изображения у неё нет.

Производитель в паспорте называет типовые области применения прямо: аренда и стационарные установки, живые мероприятия, центры мониторинга и спортивные объекты. Модель написана в двух видах - MCTRL600 слитно в документации и MCTRL 600 с пробелом в прайсах, это одно и то же устройство.

Где карта стоит в тракте сигнала и чем отличается от приёмных карт, разобрано в статье про приёмные и отправляющие карты Novastar.

Какой экран потянет MCTRL600?

Ограничений два, и проверять надо оба. Первое - общая ёмкость: 1920 x 1200 при 60 Гц, это 2 304 000 пикселей. Второе - порты: их четыре, каждый ведёт до 650 тысяч точек. Перемножение даёт 2,6 млн, но общий предел устройства ниже, поэтому потолок полотна - те самые 2,3 млн.

Расчёт на трёх размерах. Разрешение = размер в миллиметрах / шаг пикселя, порты = пиксели / 650 000 с округлением вверх.

Последняя строка показывает границу: тот же фасад с более мелким шагом уже не помещается ни по пикселям, ни по портам. Здесь нужны два контроллера с делением экрана на зоны либо старшая модель.

Отраслевая рекомендация - закладывать не меньше 20 процентов запаса: экраны чаще расширяют, чем уменьшают, а менять контроллер дороже, чем сразу взять с запасом. Полный разбор арифметики с формулами - в статье как выбрать контроллер Novastar.

Какие входы и разъёмы у MCTRL600?

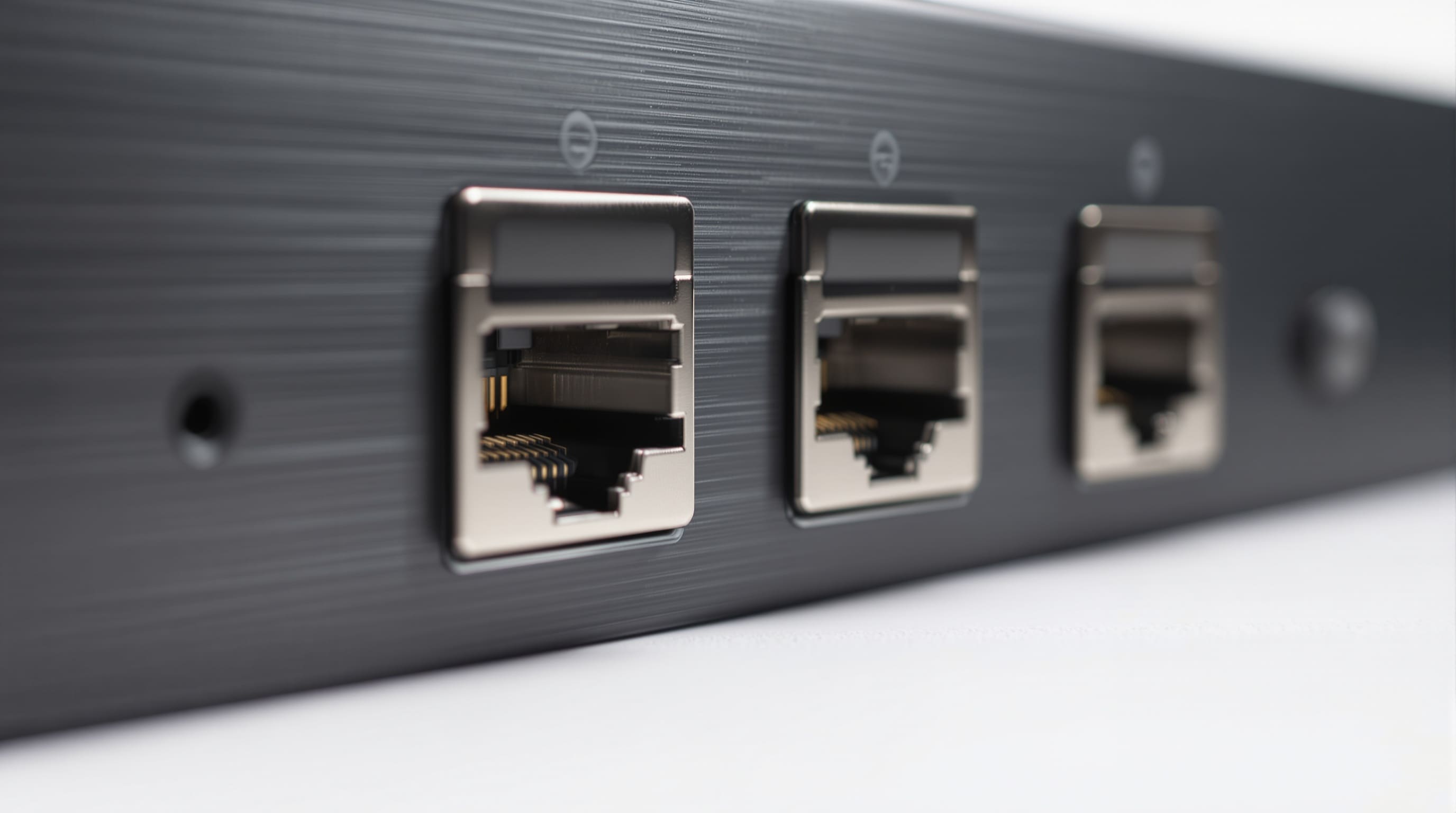

По паспорту на устройстве восемь групп разъёмов. На вход: DVI, HDMI 1.3, аудио и разъём датчика освещённости. На управление: порт USB type-B для компьютера и порты UART IN и UART OUT для каскада. На выход: четыре гигабитных порта RJ45, которые и раздают картинку на приёмные карты. Датчик освещённости - приятная мелочь для уличного экрана: по нему яркость подстраивается под время суток автоматически.

⚠️ Важная деталь, которую пропускают: одновременно активен только один источник сигнала, и по умолчанию это HDMI. Подключить компьютер в DVI, а плеер в HDMI и переключаться между ними на лету не получится: вход именно выбирается, смешать два потока устройство не умеет. Если на экран нужно выводить два источника сразу или накладывать один на другой, это уже задача видеопроцессора.

Максимальное разрешение зависит от глубины цвета, и это тоже из паспорта:

Форматы видео MCTRL 600 по спецификации производителя V2.2.1, дискретизация RGB 4:4:4.

То есть при переходе на 10-битный цвет предел по входу падает почти вдвое по площади. Для экрана, собранного под 1920 x 1200, это означает: либо 8 бит, либо другой контроллер.

Чем MCTRL600 отличается от MCTRL300 и MCTRL700?

Числом портов и ёмкостью полотна, а не набором функций. MCTRL300 - начальный уровень: два порта и около 1,3 млн пикселей. MCTRL600 - четыре порта и 2,3 млн. MCTRL700 - шесть портов при той же ёмкости класса. Разница между ними проявляется на широких экранах: там раньше заканчиваются порты, чем пиксели, и модель выбирается именно по числу выходов.

Три модели по каталогу PixelPic, цены на 30.07.2026. Наличие и финальную цену подтверждает менеджер.

Скажем прямо: MCTRL 600 и MCTRL 700 в каталоге стоят одинаково, а портов у семисотой шесть против четырёх. Если ваш экран широкий и упирается именно в число портов, при равной цене логичнее брать MCTRL700. Совпадение цен - это ситуация каталога на конкретную дату, завтра они могут разойтись, поэтому сверяйтесь с актуальными позициями.

MCTRL600 выигрывает в другом: он давно на рынке, его знают монтажники, под него написаны все инструкции, а по функциям для типовой задачи разницы нет. Позиция с ценой и наличием - на карточке Novastar MCTRL 600, весь раздел - в каталоге контроллеров.

Куда модель попадает среди процессоров, сплайсеров и плееров того же производителя, разобрано в статье про линейки контроллеров Novastar.

Почему характеристики в каталоге и в паспорте не совпадают?

Потому что они описывают разные вещи, и знать об этом полезно до монтажа, а не после. Мы сверили карточку каталога с паспортом производителя построчно: расхождения есть в четырёх параметрах - габариты, вес, максимум пикселей и список поддерживаемых разрешений. Одно из них способно стоить вам переделки крепления, поэтому разберём каждое.

Сверка карточки каталога PixelPic и спецификации Novastar V2.2.1, 30.07.2026.

Как это читать:

1. Габариты. 482 мм - это ширина корпуса вместе с монтажными ушами под 19-дюймовую стойку, стандарт для оборудования 1U. В карточке указан корпус без них. Планируете ставить в стойку - считайте по паспорту, разница в 72 мм решает, влезет устройство или нет.
2. Вес отличается по той же причине: с крепежом и без.
3. Пиксели. Каталог округляет вниз, и это честнее для покупателя: 2,3 млн - предел при идеальной раскладке, на практике часть ёмкости съедает геометрия полотна.
4. Разрешения 2048 x 1152 и 2560 x 960 есть в карточке, но их нет в паспорте версии 2.2.1, который мы разбирали. Это данные поставщика, и относиться к ним стоит как к данным поставщика: перед покупкой под нестандартную раскладку уточняйте у менеджера.

Что означают индикаторы RUN и STATUS?

На передней панели всего два светодиода, и по ним диагностируется половина проблем первого запуска - без звонка поставщику и без разбора тракта. STATUS отвечает за питание: горит - значит с электрикой порядок. RUN отвечает за видеосигнал, и у него четыре разных режима мигания, каждый со своим смыслом. Таблица ниже расшифровывает все шесть состояний.

Индикаторы MCTRL 600 по спецификации производителя.

Самое полезное здесь - последняя строка про RUN. Плавное «дыхание» означает, что один из портов вышел из строя и его нагрузку подхватил резервный. Экран при этом продолжает работать, и без этого индикатора о поломке никто бы не узнал до следующего сбоя.

Как настроить MCTRL600?

Штатное ПО - NovaLCT, оно бесплатное и указано в характеристиках карточки. В нём задаётся раскладка полотна, загружается файл конфигурации модуля в приёмные карты и сохраняются настройки в их память. Контроллер подключается к компьютеру кабелем USB, видеосигнал подаётся отдельно по DVI или HDMI.

Порядок первого запуска по шагам - в статье про настройку NovaLCT. Когда полотно собрано и показывает цельную картинку, контент на него выводят уже другой программой - разбор в статье про настройку ViPlex Express.

Можно ли объединить несколько MCTRL600?

Да, и это штатный сценарий. На устройстве есть порты UART IN и UART OUT: несколько контроллеров соединяются последовательно и управляются как одно целое, а не каждый по отдельности. Так собирают полотна, которые не помещаются в 2,3 млн пикселей одного устройства, - медиафасады, экраны стадионов, сцены с большим задником.

Экран при этом делится на зоны, и каждая зона живёт на своём контроллере. Считать надо по тому же правилу: сумма пикселей всех зон и число портов в каждой. Один широкий экран небольшой высоты набирает порты быстрее, чем пиксели, - тут выгоднее либо MCTRL700 с шестью портами, либо деление на два устройства.

Сколько стоит и что в комплекте?

Цена в каталоге PixelPic на 30.07.2026 - 32 211 ₽ за штуку, в наличии более 10 единиц, склад поставщика в Москве, гарантия 2 года. Наличие и финальную цену подтверждает менеджер: позиции с поставки уходят быстро, и на момент вашего заказа остаток может отличаться от того, что показано на карточке.

Комплект поставки по паспорту производителя: кейс для переноски, коробка аксессуаров и упаковочная коробка. В аксессуарах - кабель питания, кабель USB и кабель DVI. То есть для подключения к компьютеру докупать ничего не нужно. Кабель HDMI и витая пара до приёмных карт в комплект не входят - их берите отдельно.

Питание - от обычной сети 100-240 В, потребление 16 Вт. Диапазон рабочих температур от -20 до +60 °C, влажность до 90 процентов без конденсата. Из сертификатов в паспорте указан в том числе EAC - знак обращения на рынке Евразийского союза.

Оговорка. Характеристики приведены по спецификации MCTRL600 версии 2.2.1. У старых моделей документация обновляется редко, но перед закупкой партии сверяйтесь с актуальным паспортом на сайте производителя.
